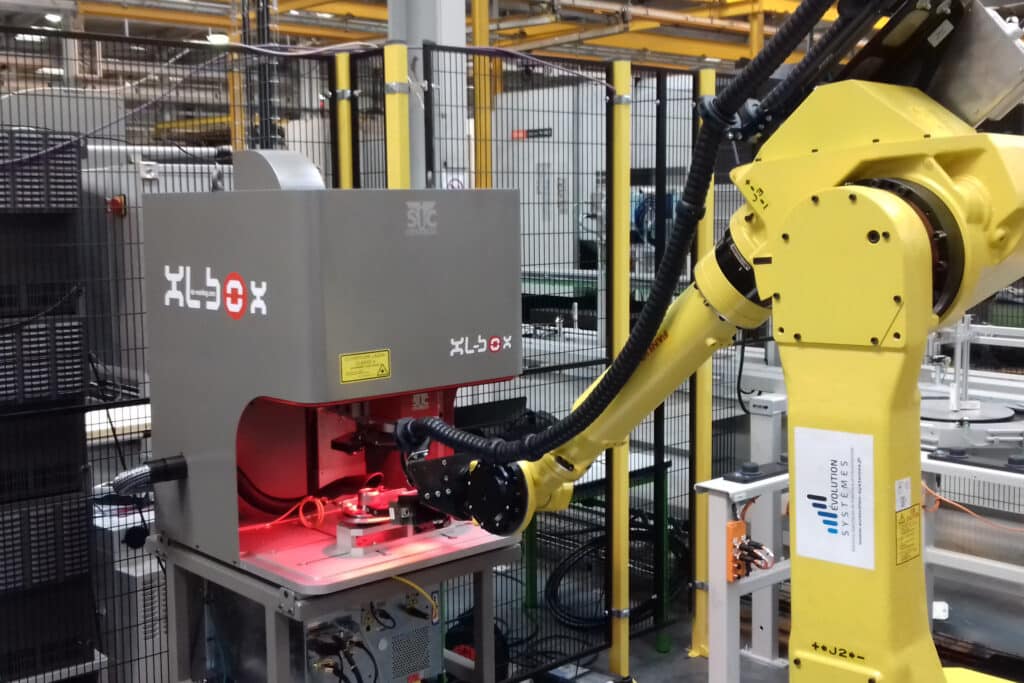

  • STATION DE MARQUAGE LASER MODE ROBOT
Gama Taller

Estación Láser XXL-BOX

Seguridad. Piezas de gran tamaño. Modularidad total.

El mayor volumen de trabajo del mercado, que permite marcar las piezas más voluminosas + Tres anchuras disponibles (800, 1200 y 1600 mm) para adaptarse a todas sus piezas.

Amplia gama de fuentes de 20W a 100W, para satisfacer todas las exigencias industriales.

Dos modos de uso: modo operador y modo robot para la integración en una línea de producción.

Estación modular con tres posibles configuraciones de ejes y varias opciones disponibles (plataforma, cajones, etc.).

Máquina de marcado láser robusta y segura, que garantiza una seguridad total en los entornos industriales más exigentes.

Descripción Especificaciones técnicas Accesorios

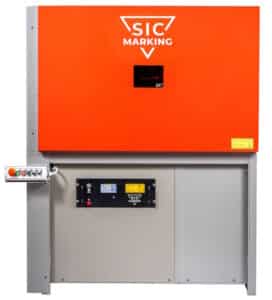

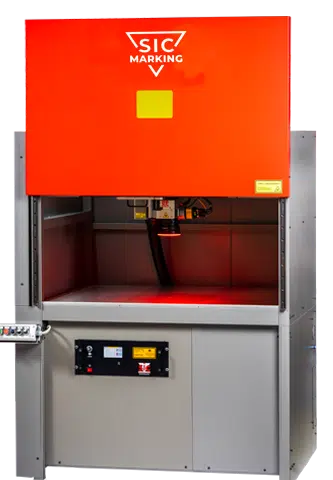

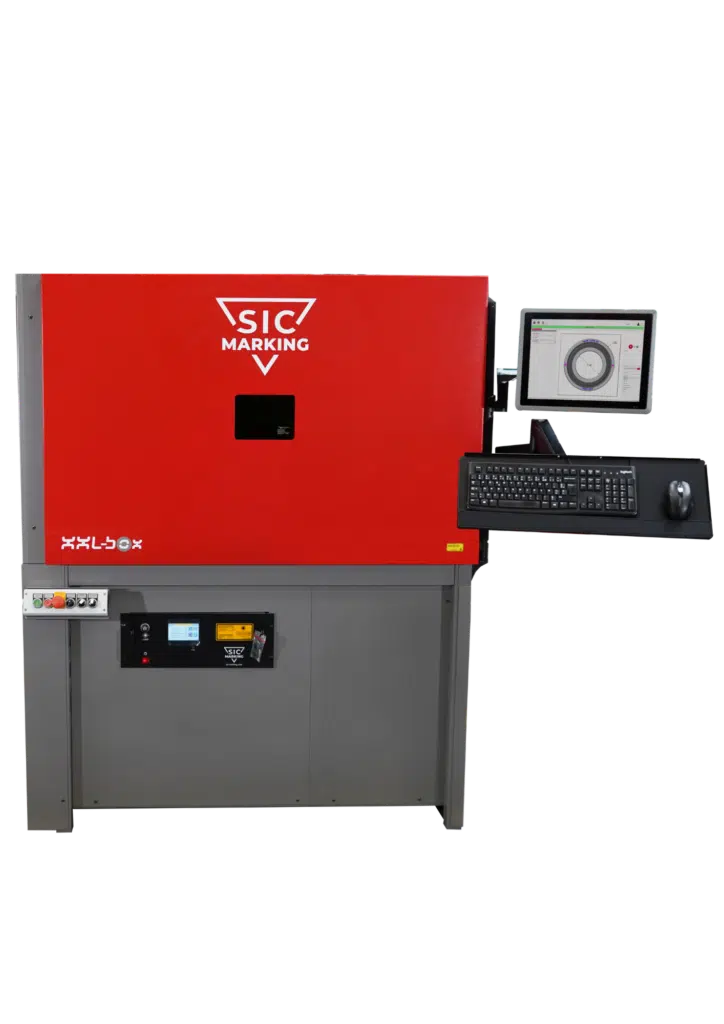

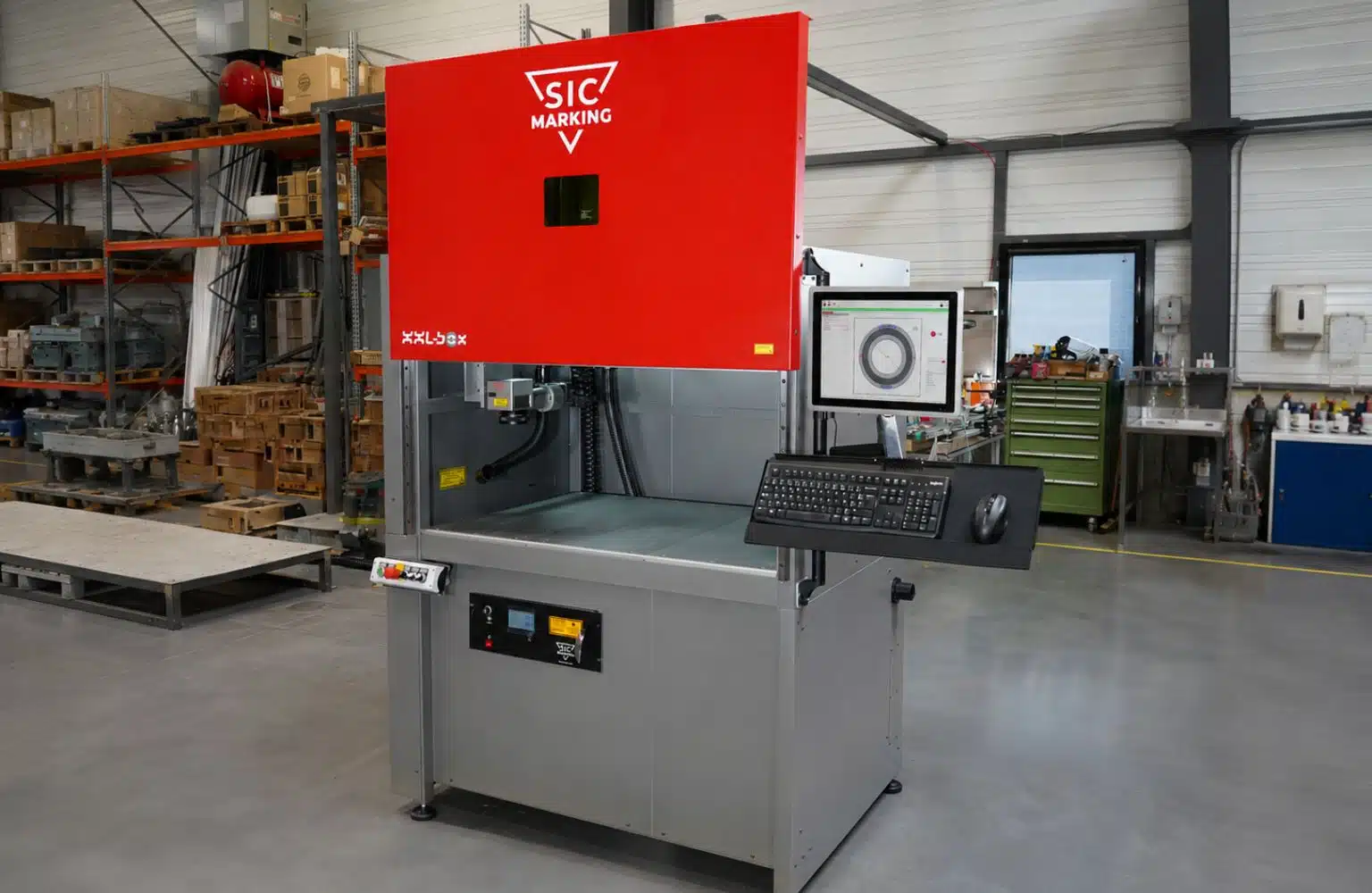

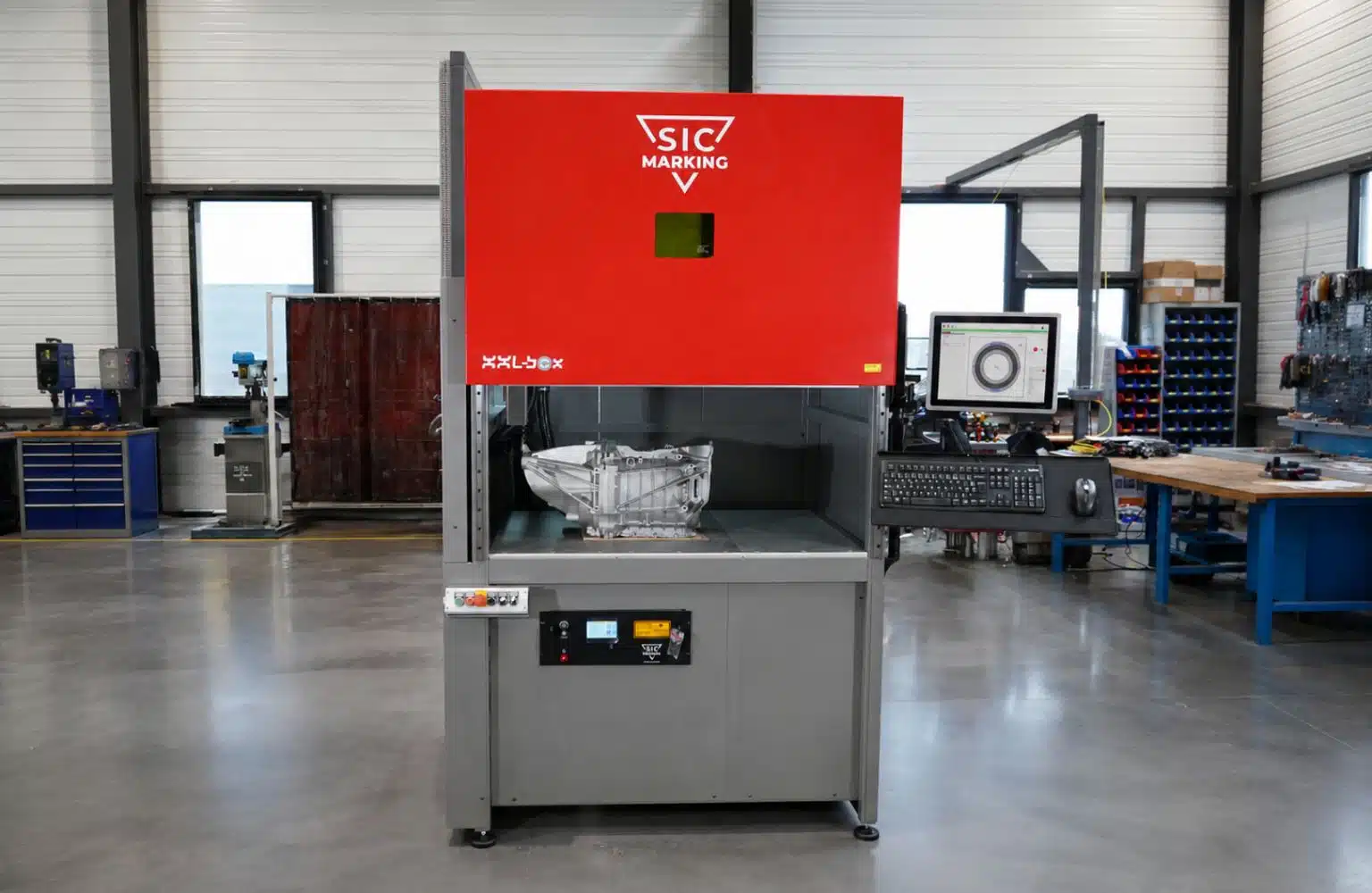

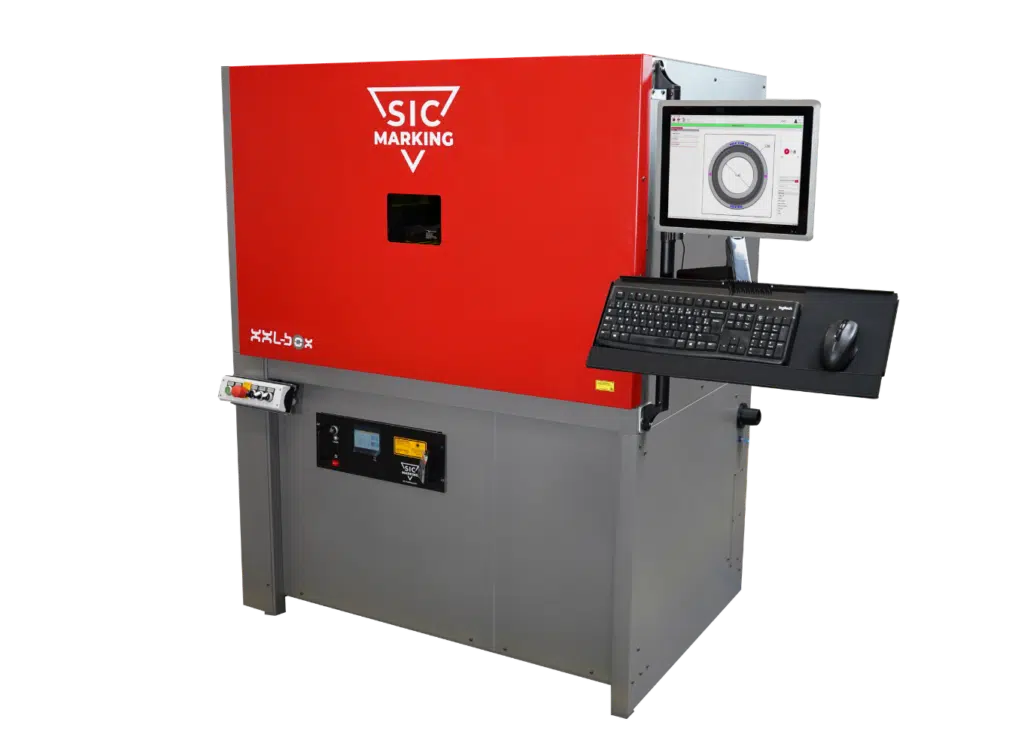

La XXL-BOX es una estación de marcado láser segura de Clase 1 con puerta automática.
Es completamente modular y puede marcar piezas de gran tamaño.
Esta estación también es adecuada para operaciones de preparación de superficies como limpieza o texturizado.

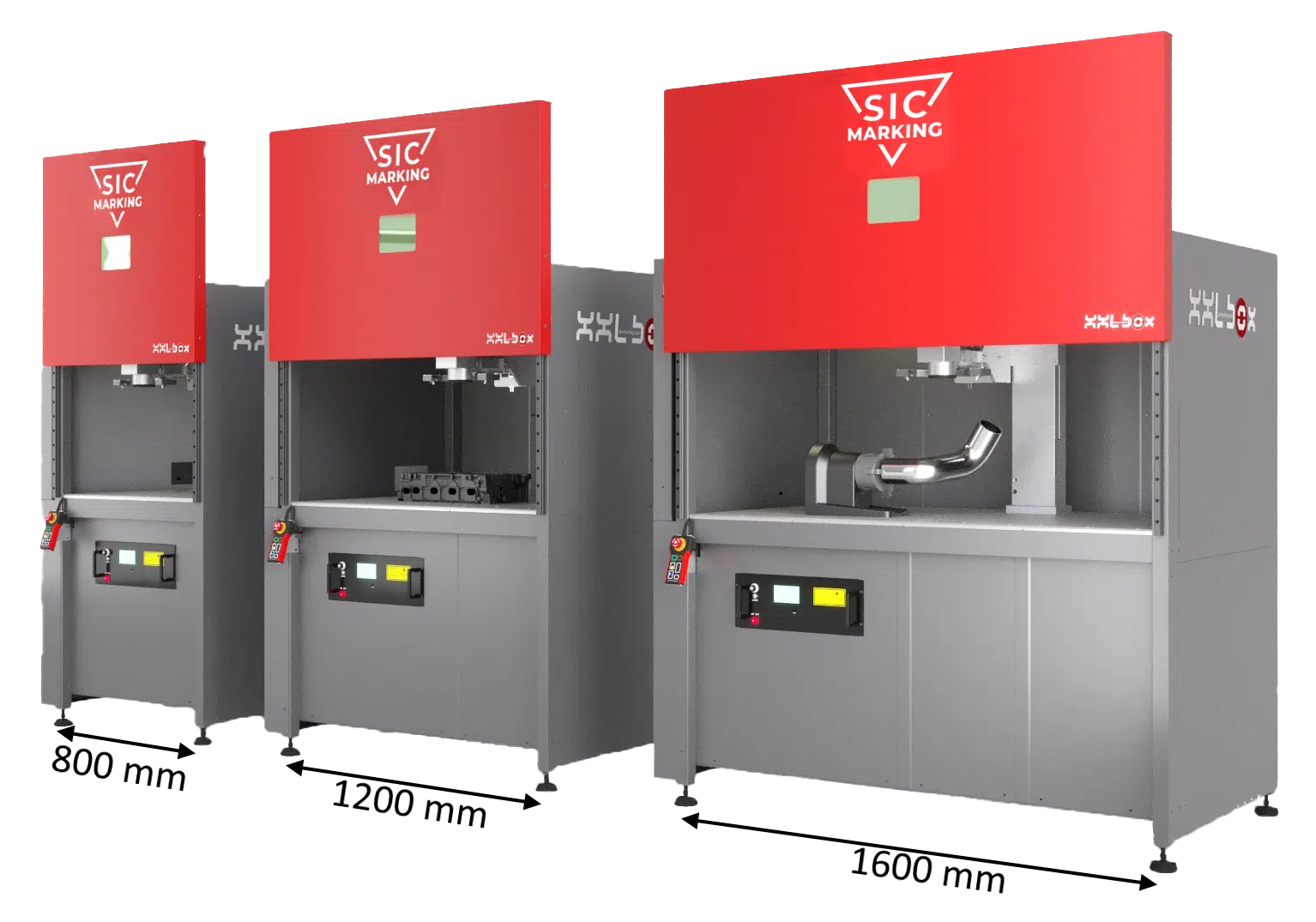

La XXL-BOX está disponible en 3 anchos: 800, 1200 o 1600 mm. Está equipada con un láser de fibra que va de 20W a 100W, para satisfacer las aplicaciones más exigentes.
Su diseño modular permite la integración de diversas opciones (lectura de códigos integrada en el cabezal de marcado, módulo 3D).
Diferentes configuraciones de ejes permiten que la XXL-BOX se adapte a su proceso de producción.

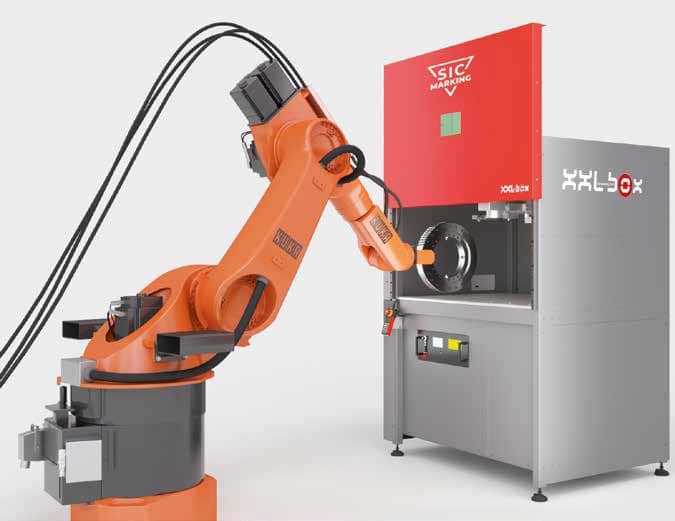

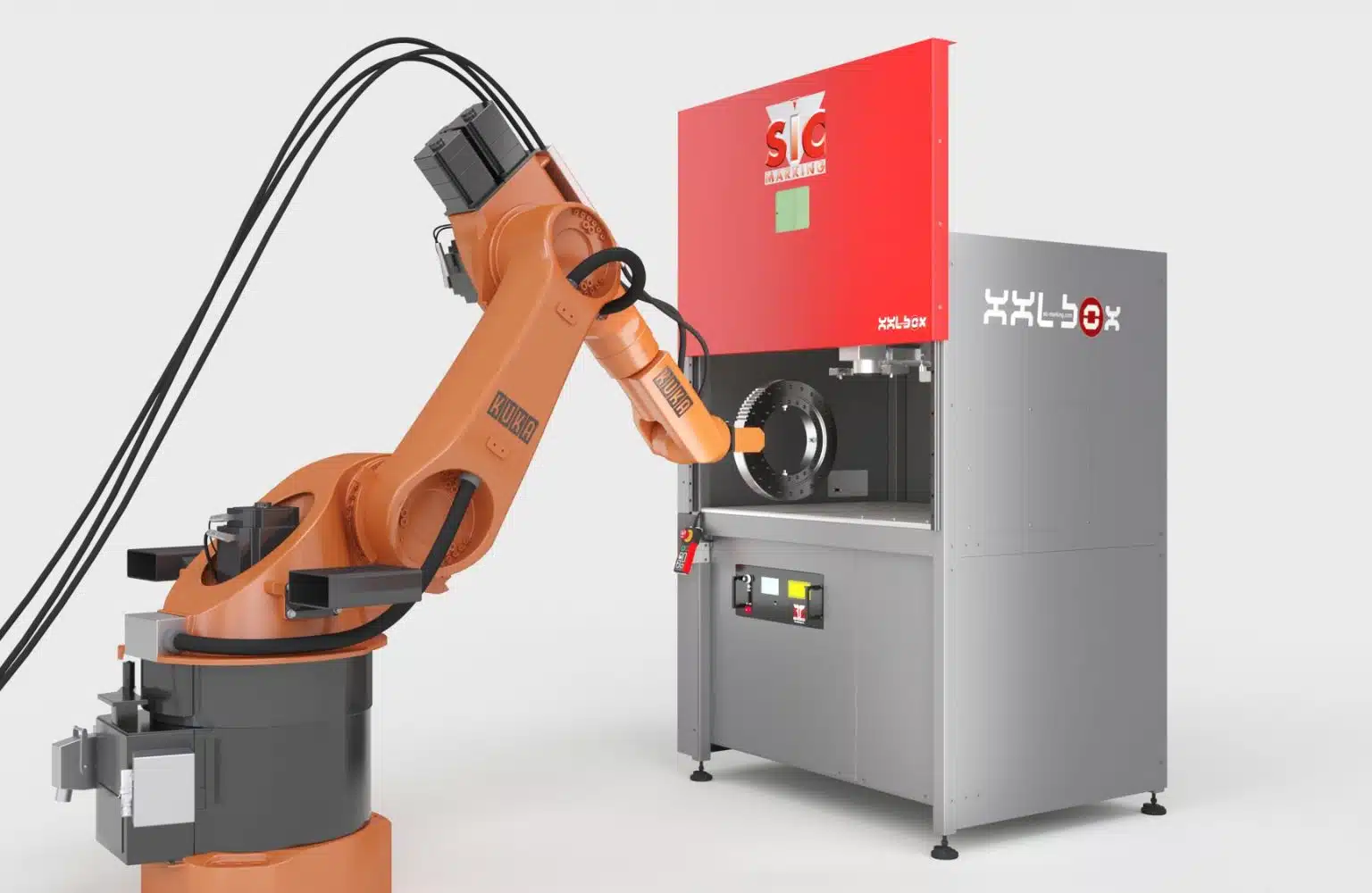

La XXL-BOX también es una solución llave en mano que puede integrarse fácilmente en una celda robótica.

Tecnología láser Fibra
Potencia 20W / 30W / 50W / 60W / 100W
Seguridad Clase 1 (EN 60825-1 standard)
Dimensiones externas (L x P x A) XXLBOX 800 : 1020 x 1040 x 1850 mm | XXLBOX 1200: 1220 x 1040 x 1850 mm | XXLBOX 1600: 1620 x 1040 x 1850 mm
Configuración de ejes Manual, motorizado u operado por piloto
Ventana de marcaje F100: 60 x 60 mm* | F160: 100 x 100 mm | F254: 170 x 170 mm | F330: 220 x 220 mm* | F430: 300 x 300 mm* | (*consúltenos)
Altura máxima interior 400 mm con F160

El extractor de humos elimina eficazmente los gases y partículas producidas durante el marcado láser. Garantiza un entorno de trabajo saludable filtrando y evacuando los humos, preservando la calidad del aire y la seguridad de los operadores.

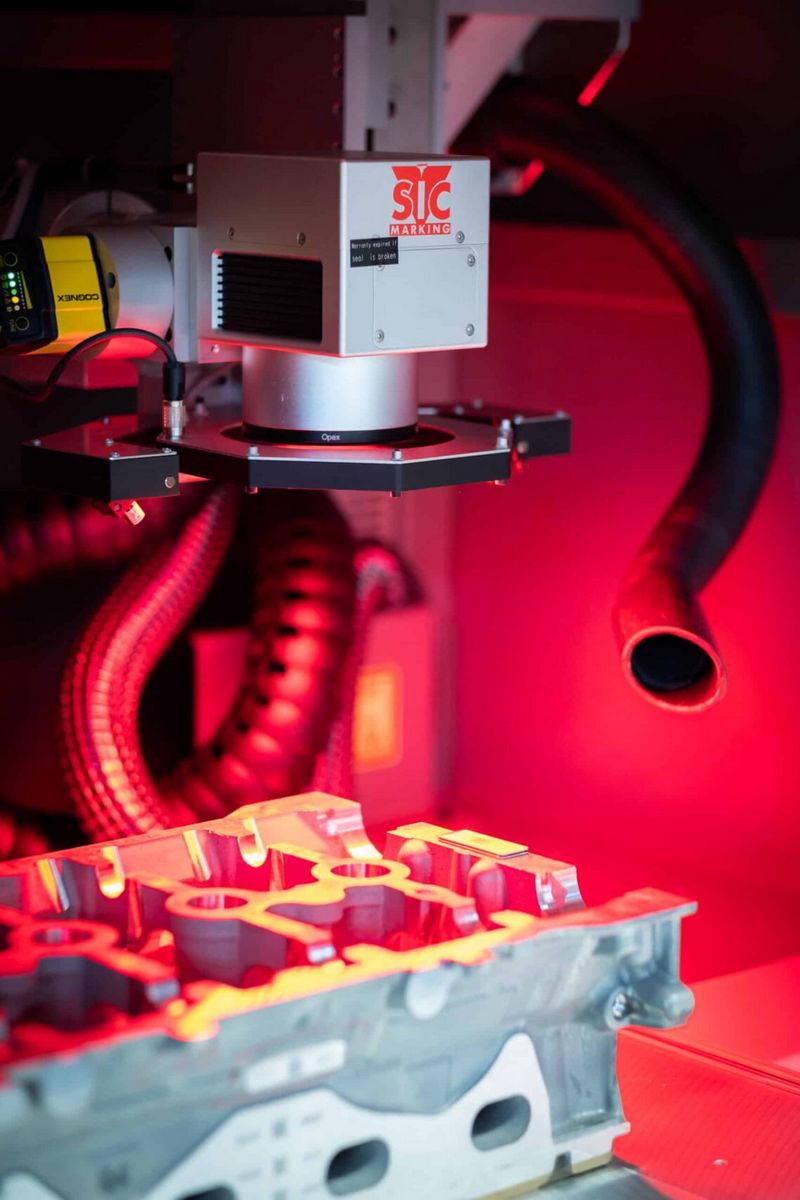

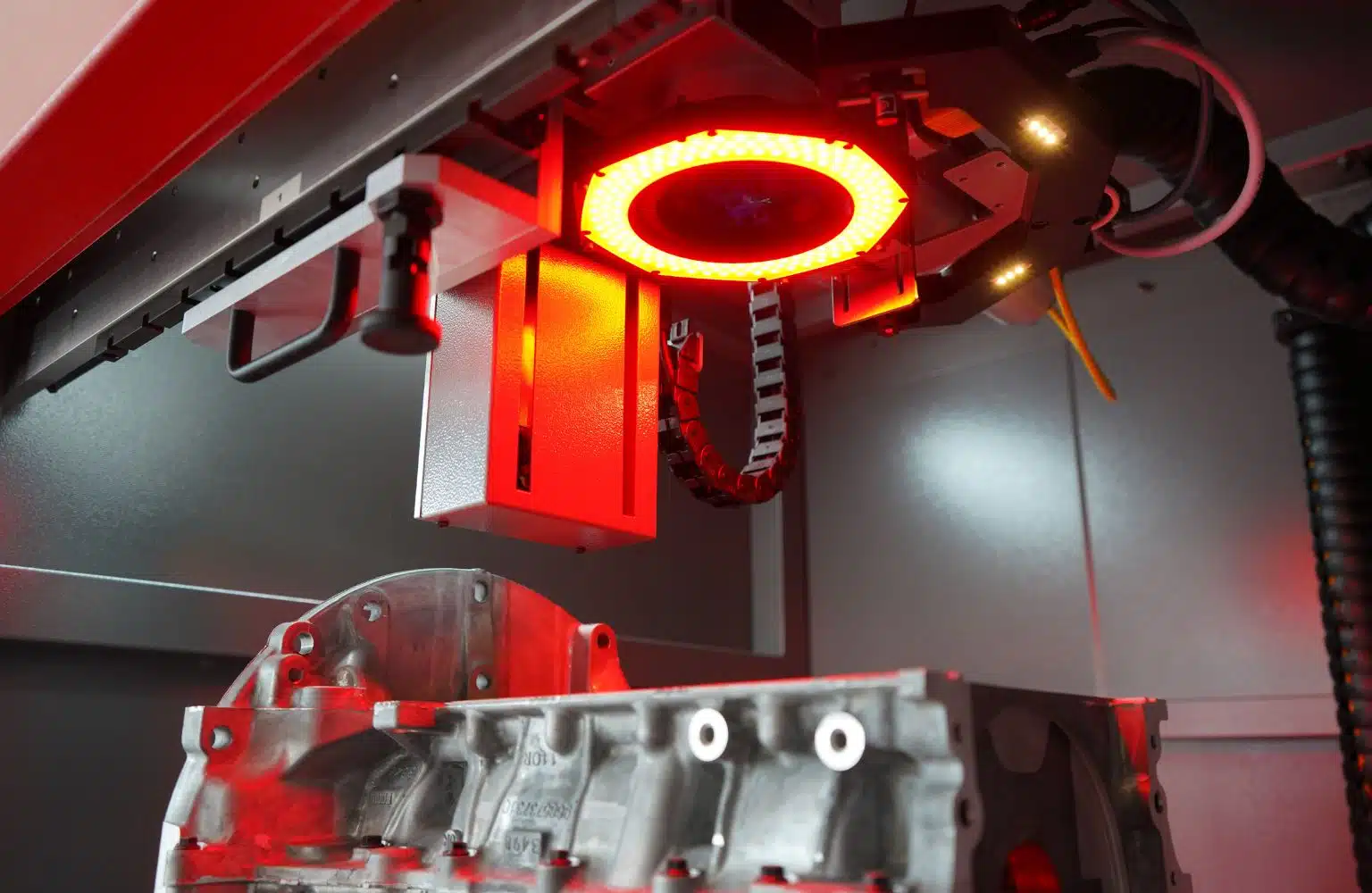

El lector de códigos permite la verificación inmediata de los códigos 1D y 2D generados por el FIT Laser. Ya sea integrado en la cabeza de marcaje o colocado externamente en la línea de producción, garantiza una lectura fiable de los códigos para la trazabilidad. Conectado al controlador, permite una validación automática y rápida.

Tiroir manuel ou automatique marquage lot de pièces

Facilita enormemente la manipulación de piezas y reduce el tiempo de ciclo de la máquina.

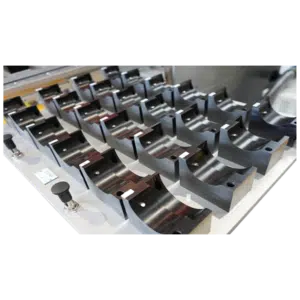

Supports et posages sur-mesure

Desarrollo de soportes y fijaciones a medida.

Axe rotatif charge lourde

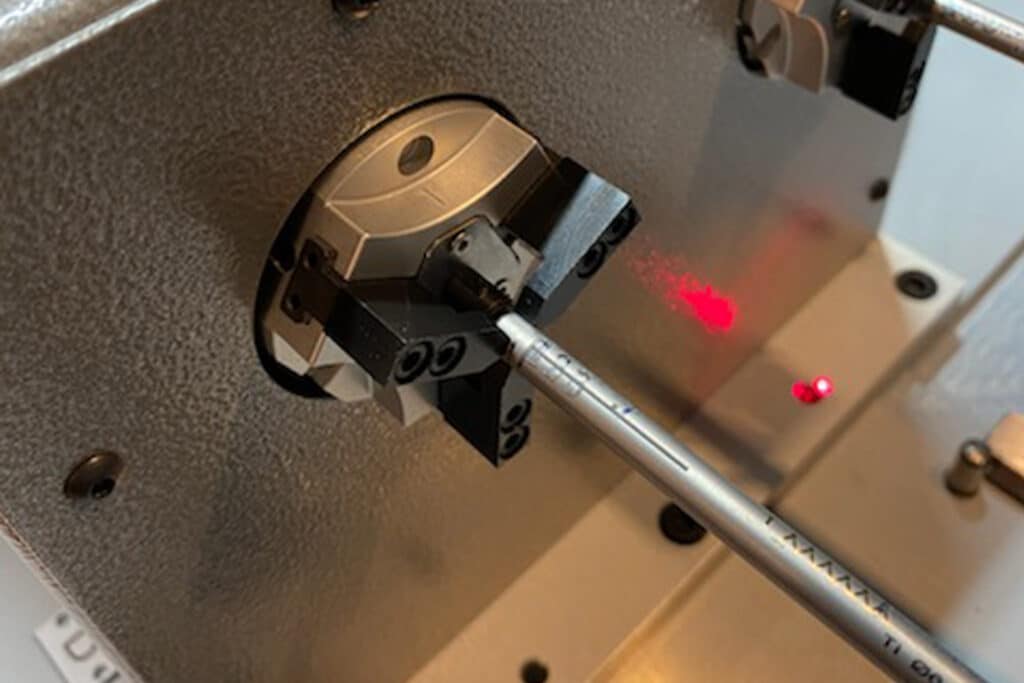

El eje rotativo permite marcar piezas cilíndricas de hasta 30 kg, garantizando un marcaje preciso y uniforme en toda la superficie. Optimiza la productividad automatizando el proceso sin necesidad de reposicionar manualmente.

IHM sur bras

Configuración que ofrece una ergonomía óptima para el operador: la HMI se puede mover, orientar o acercar fácilmente según las necesidades.

Ventajas principales

Volumen útil máximo

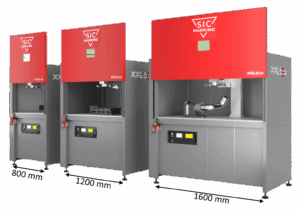

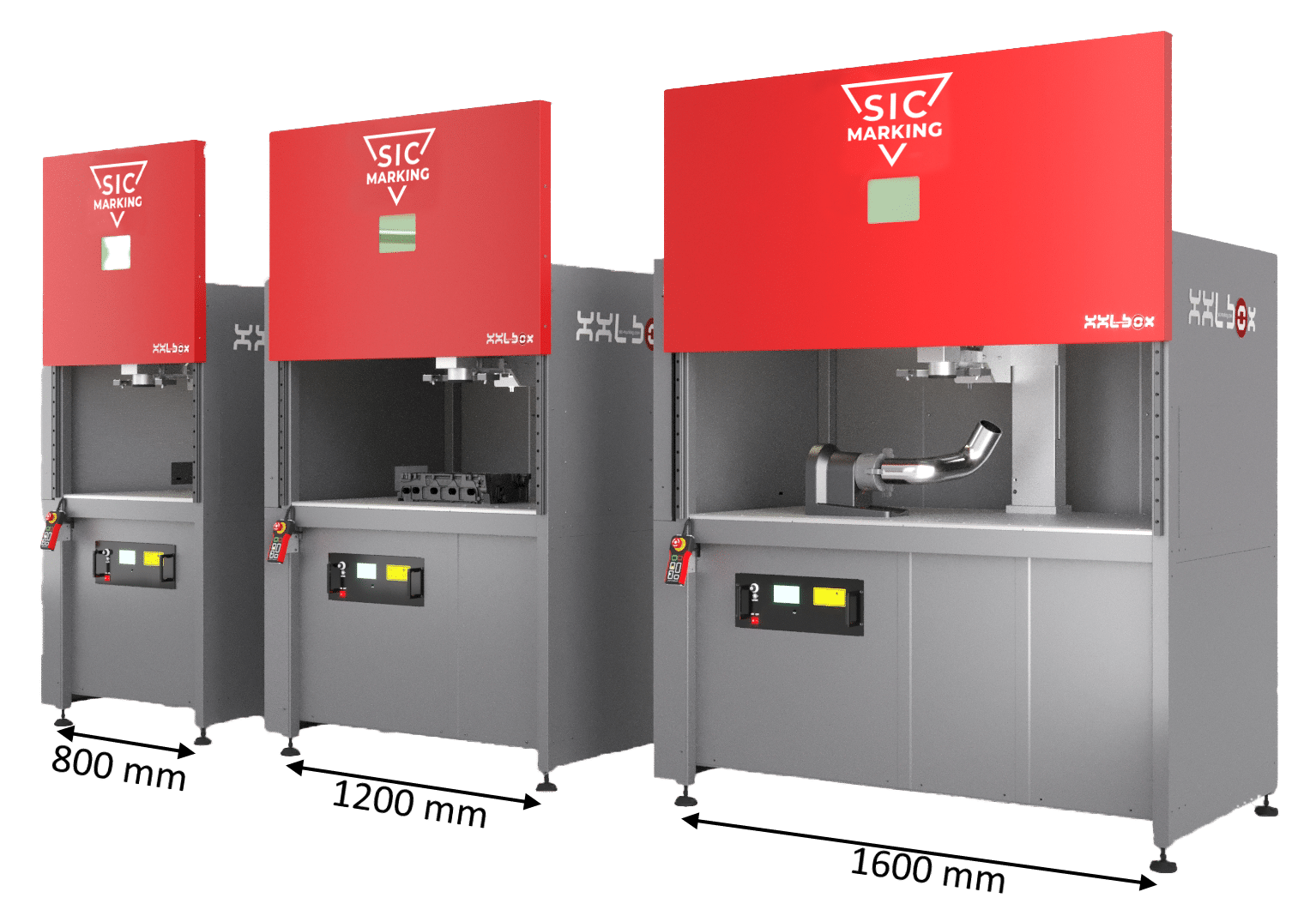

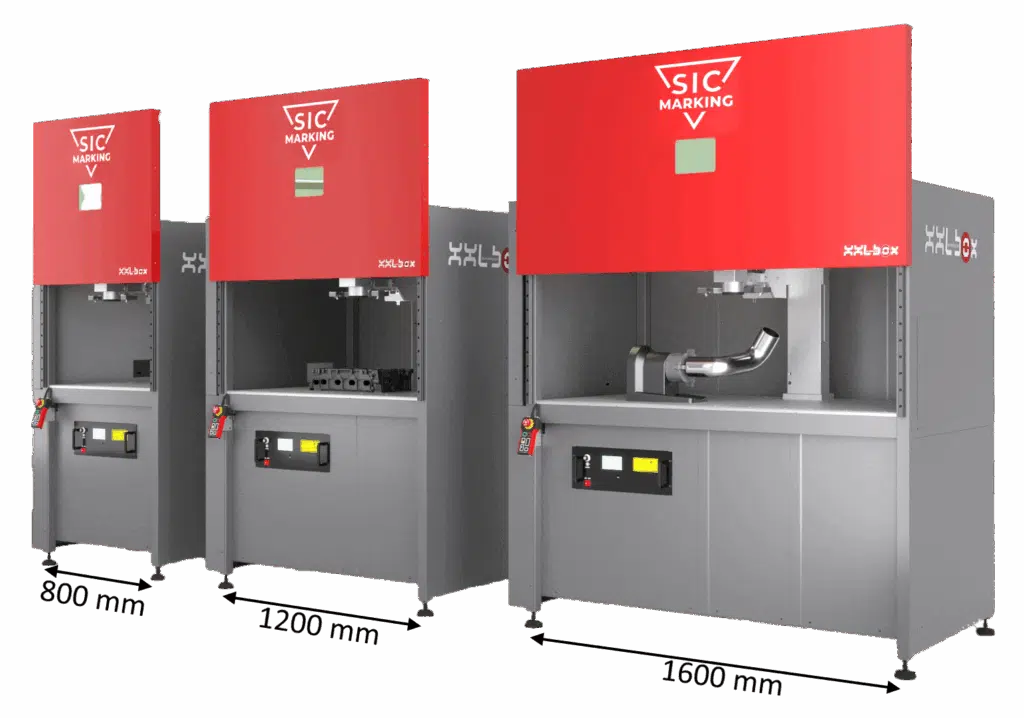

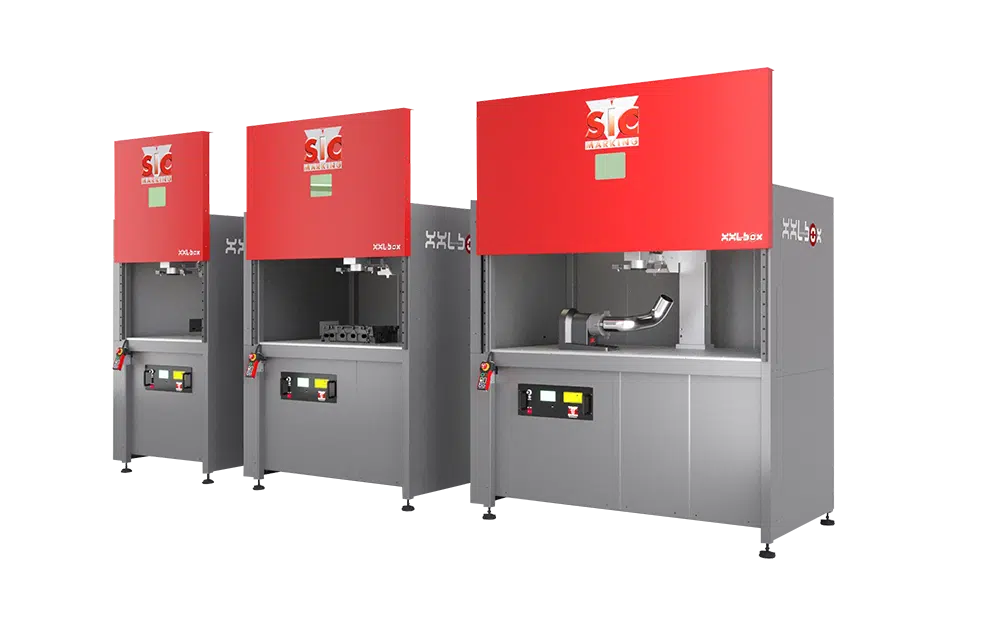

3 anchos disponibles: 800, 1200 y 1600 mm

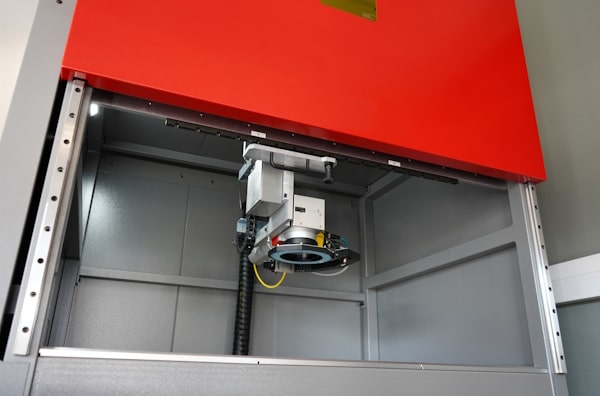

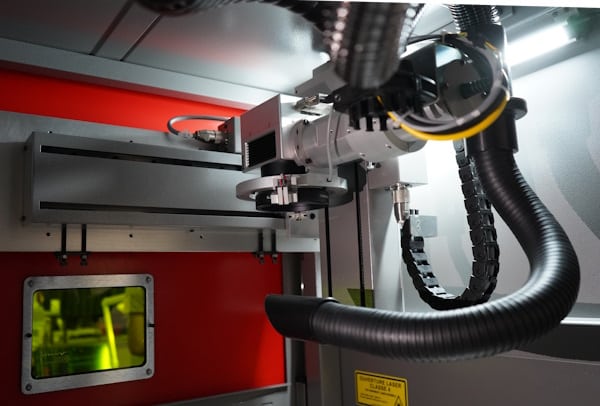

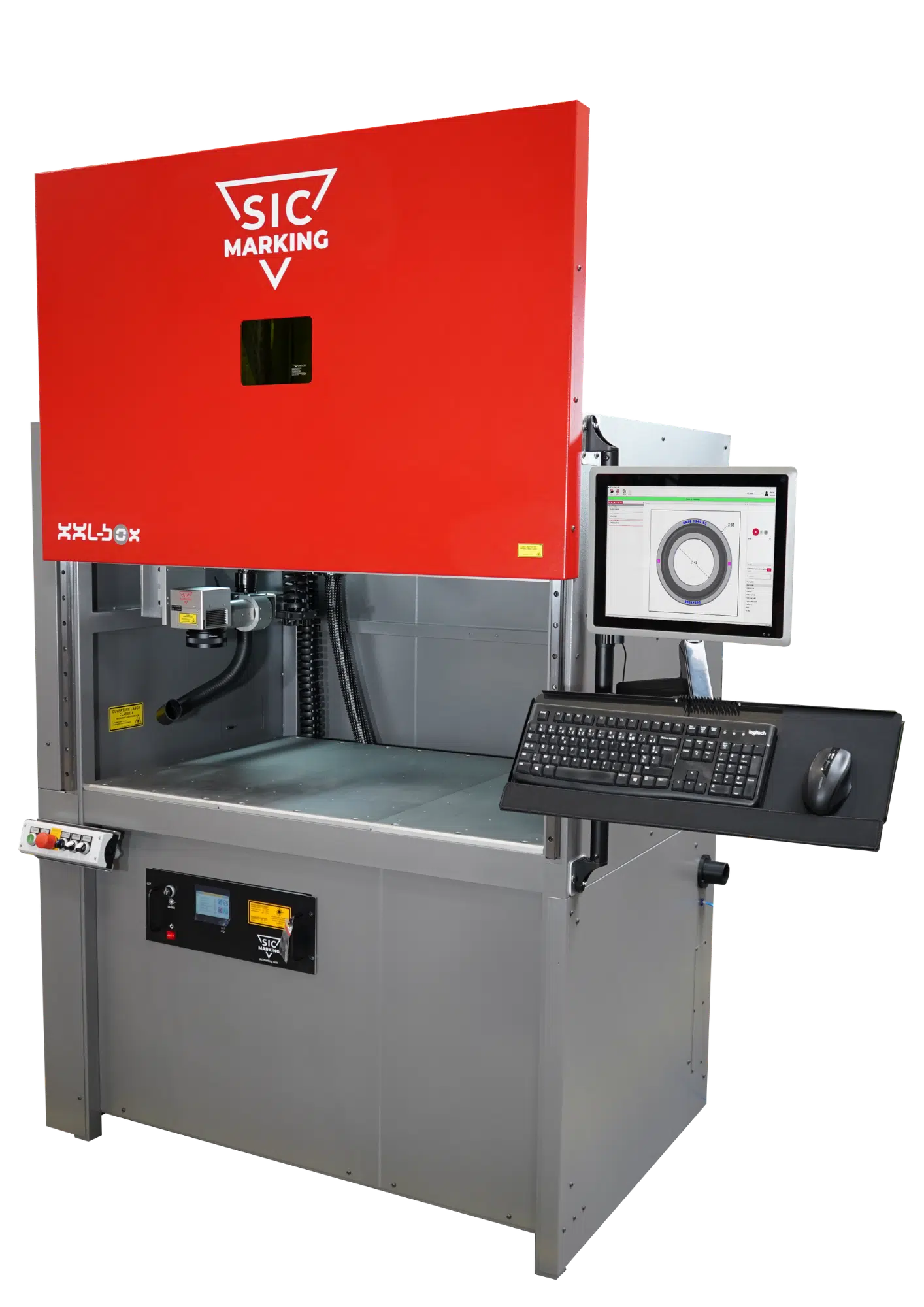

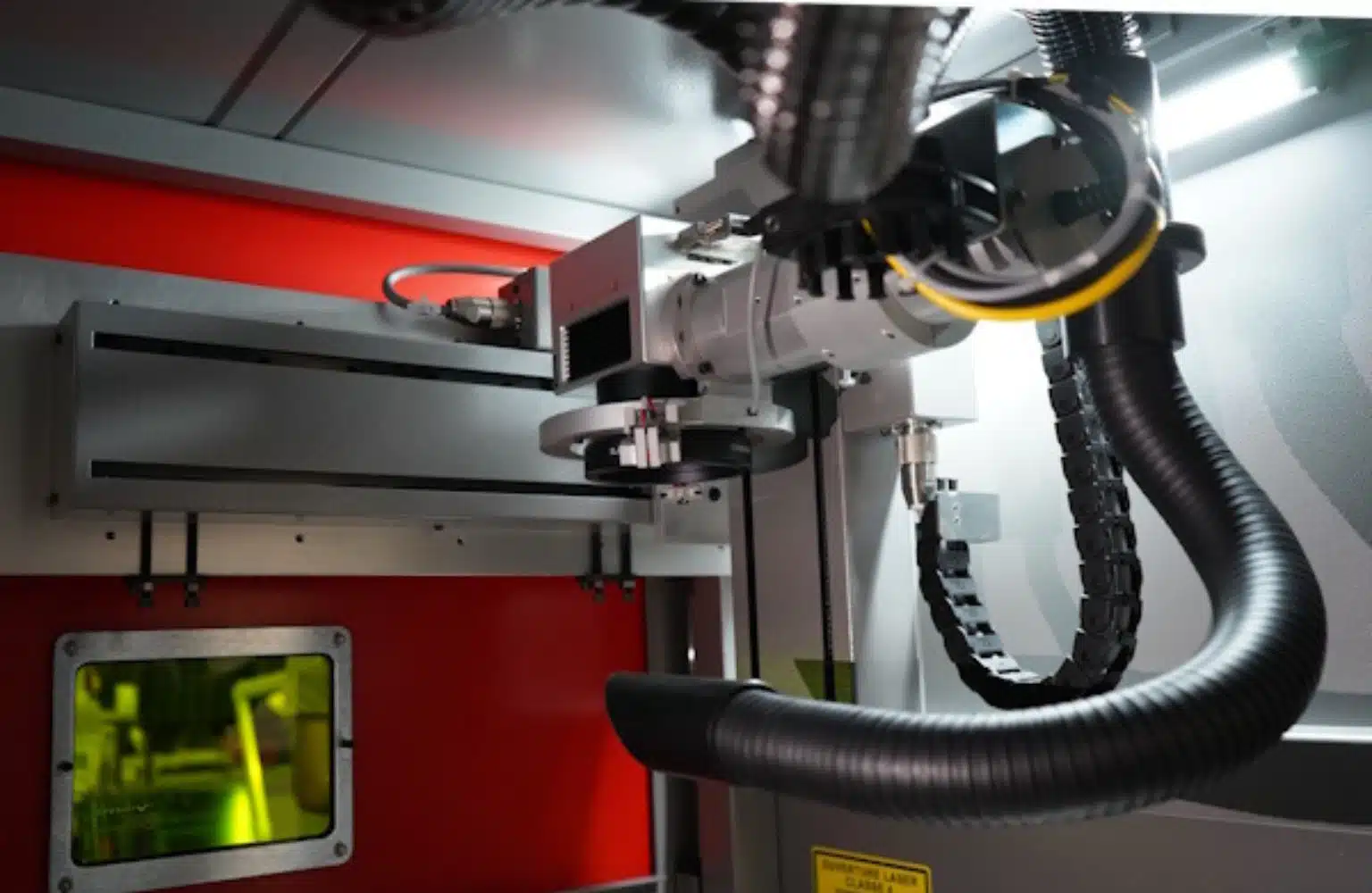

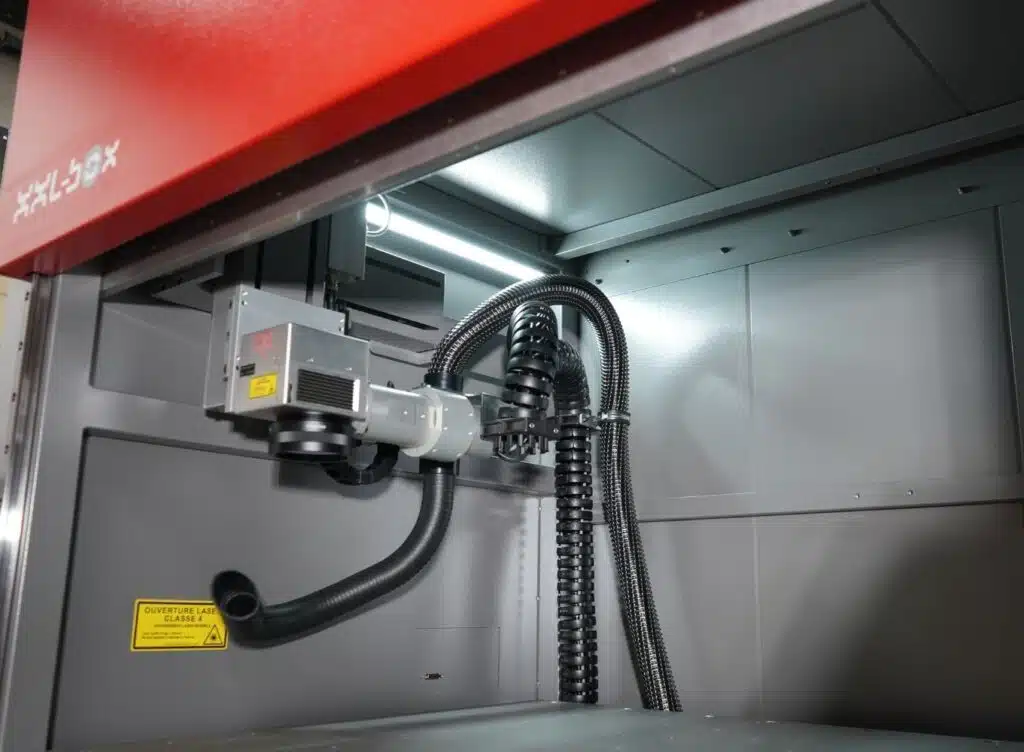

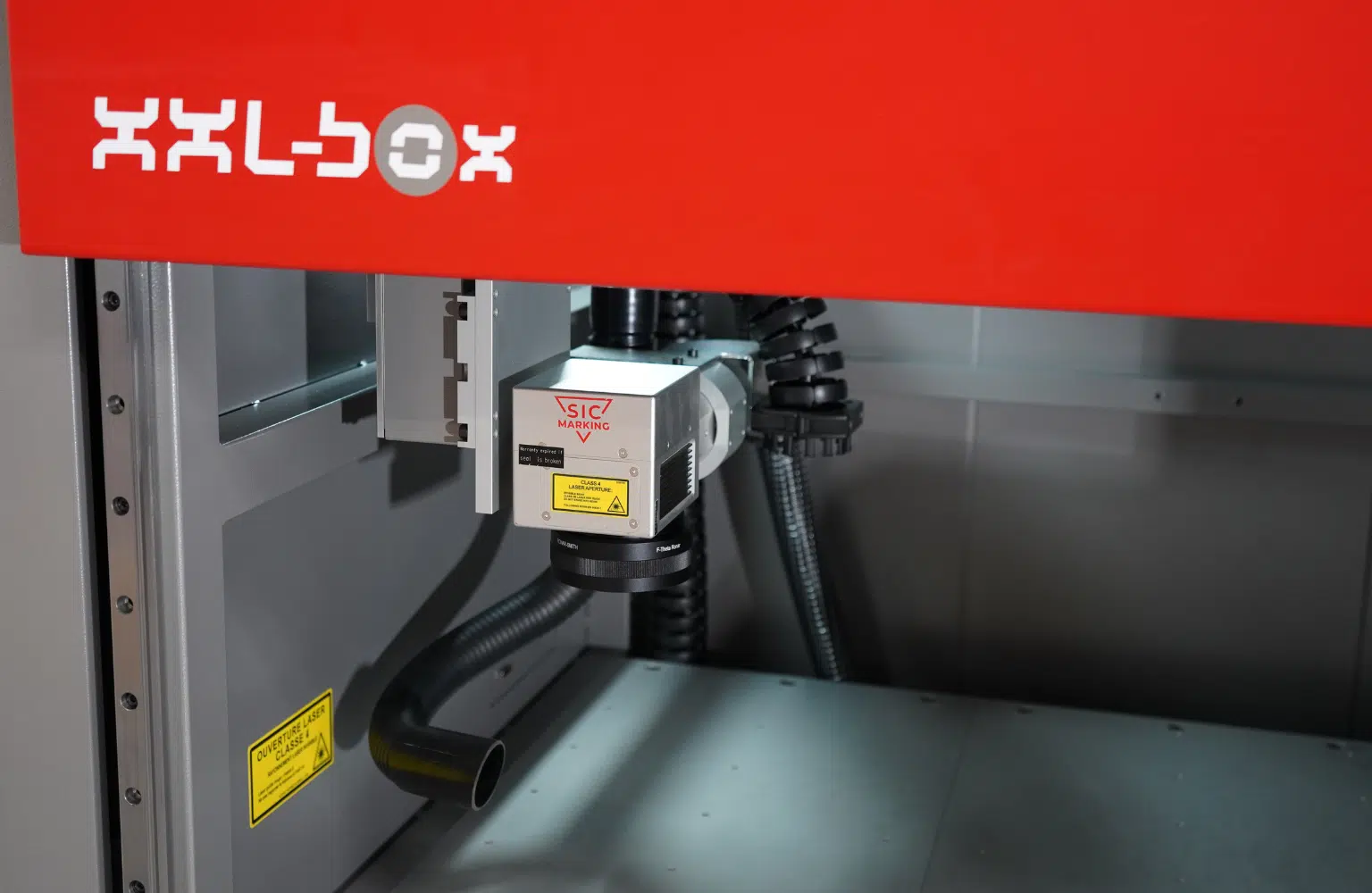

Área de marcado optimizada. Gracias a su cabezal de marcado suspendido, la XXL-Box aprovecha al máximo su volumen de trabajo sin obstruir el área operativa.

El mayor volumen de trabajo del mercado, gracias a su capacidad para marcar piezas de hasta 520 mm de altura y 820 mm de profundidad.

Una estación segura y robusta

Estación de seguridad Clase 1 conforme a la norma de seguridad láser EN 60825-1, que garantiza una seguridad total.

Estructura robusta de acero soldado para entornos industriales.

Una solución completamente modular

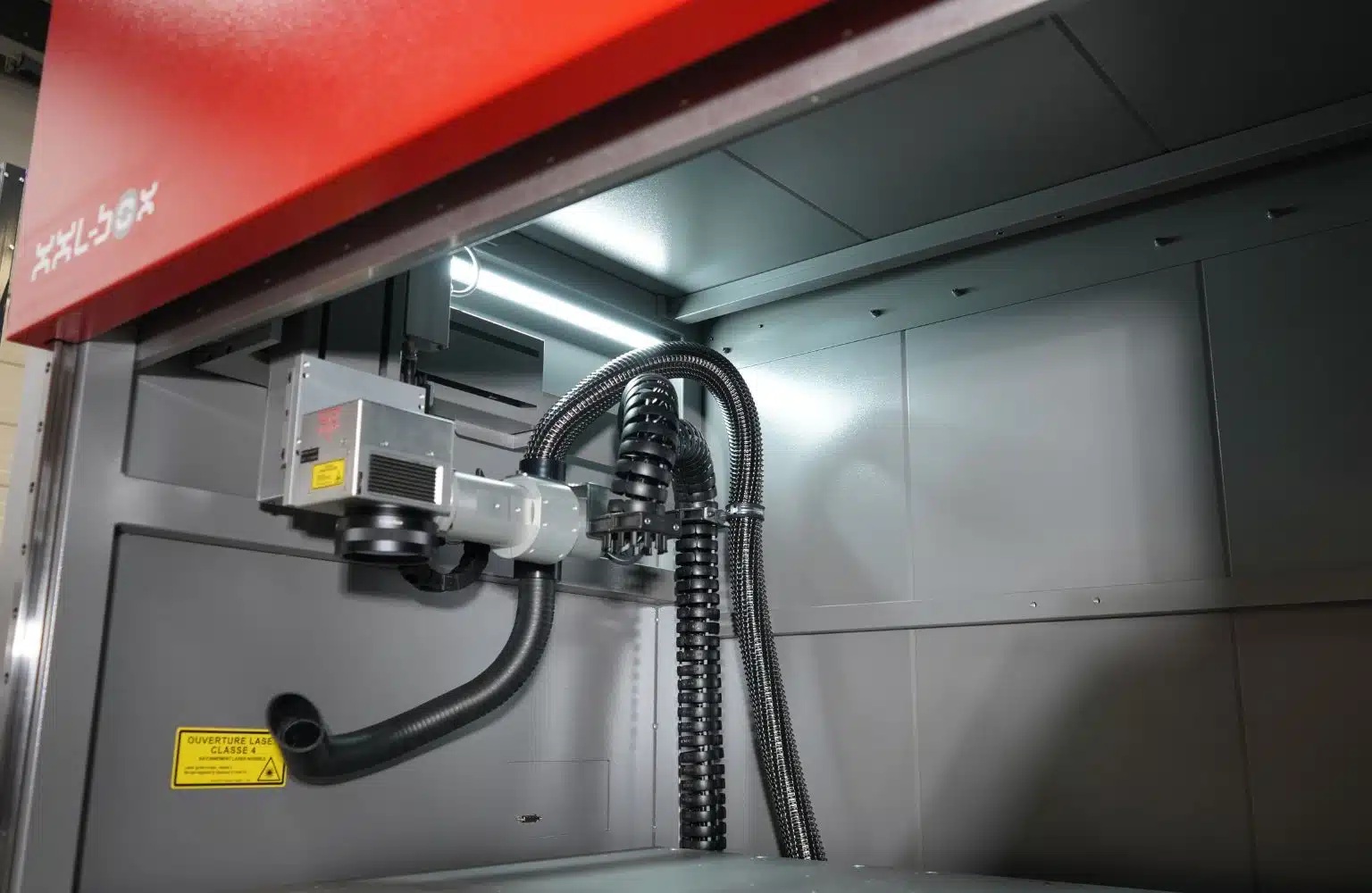

Configuraciones de ejes para soluciones personalizadas:
– Eje manual: para una instalación rápida y sencilla
– Eje motorizado: para un manejo fácil y reducción de costos
– Eje controlado: para una automatización completa

Máxima flexibilidad para el marcado de piezas voluminosas o bandejas de piezas, garantizando una productividad sin concesiones

Opciones disponibles:

    • Mesa rotativa
    • Cajón

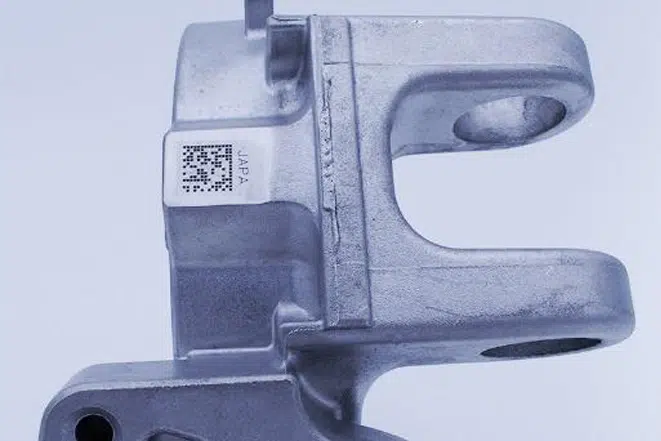

    • Visión inteligente integrada para control de calidad de códigos QR o DATAMATRIX marcados
    • Módulo 3D para marcado tridimensional

Interfaces adaptadas a su producción

Hay diferentes interfaces disponibles, así que elija la que se adapte a sus necesidades:

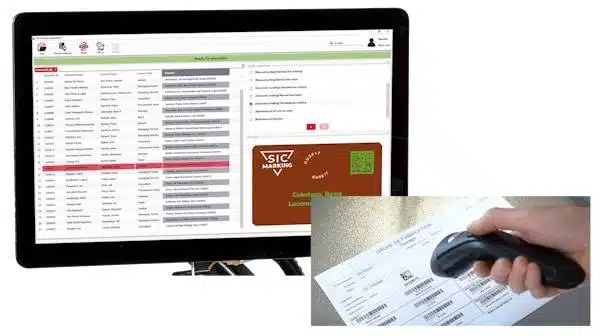

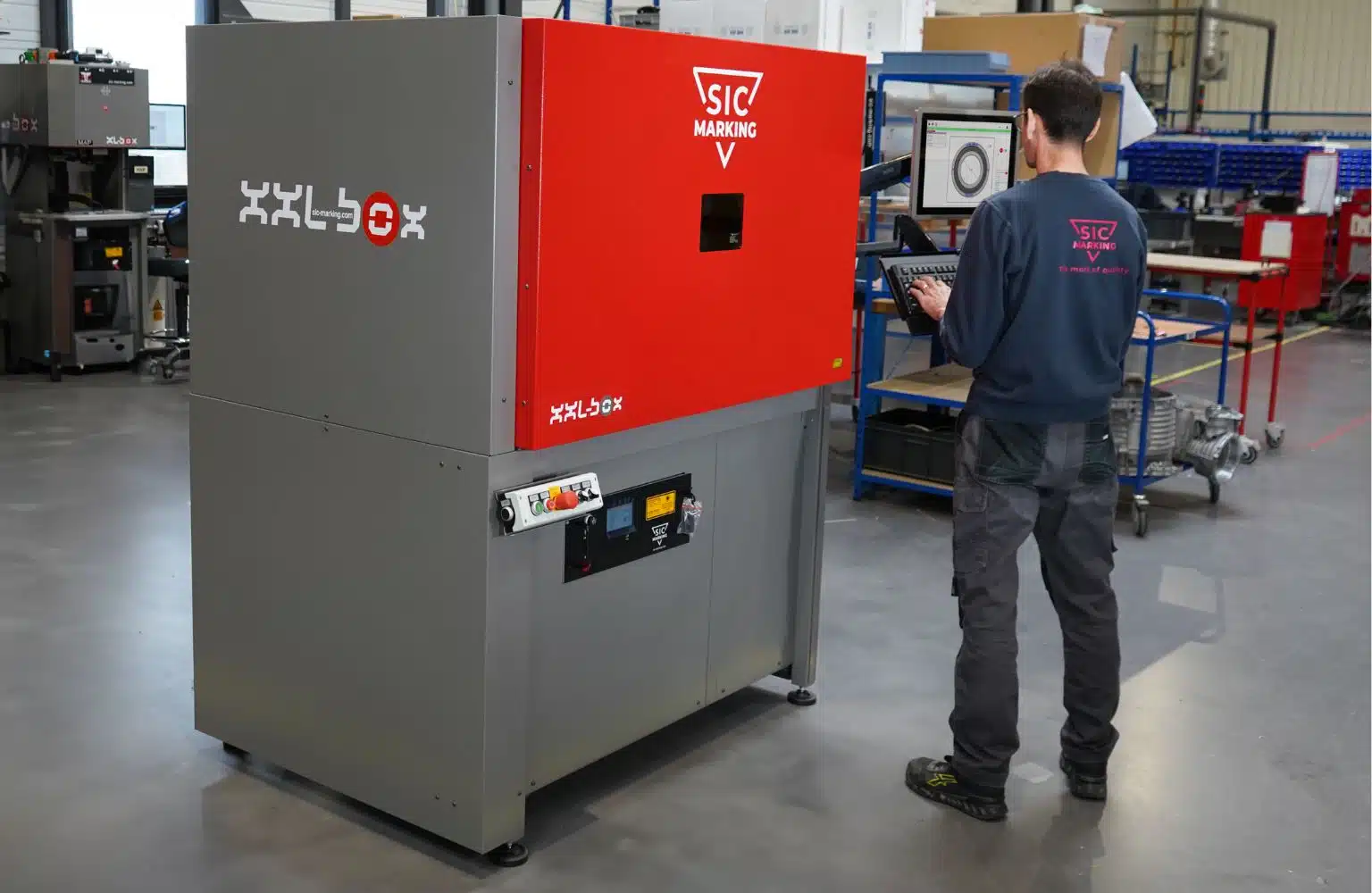

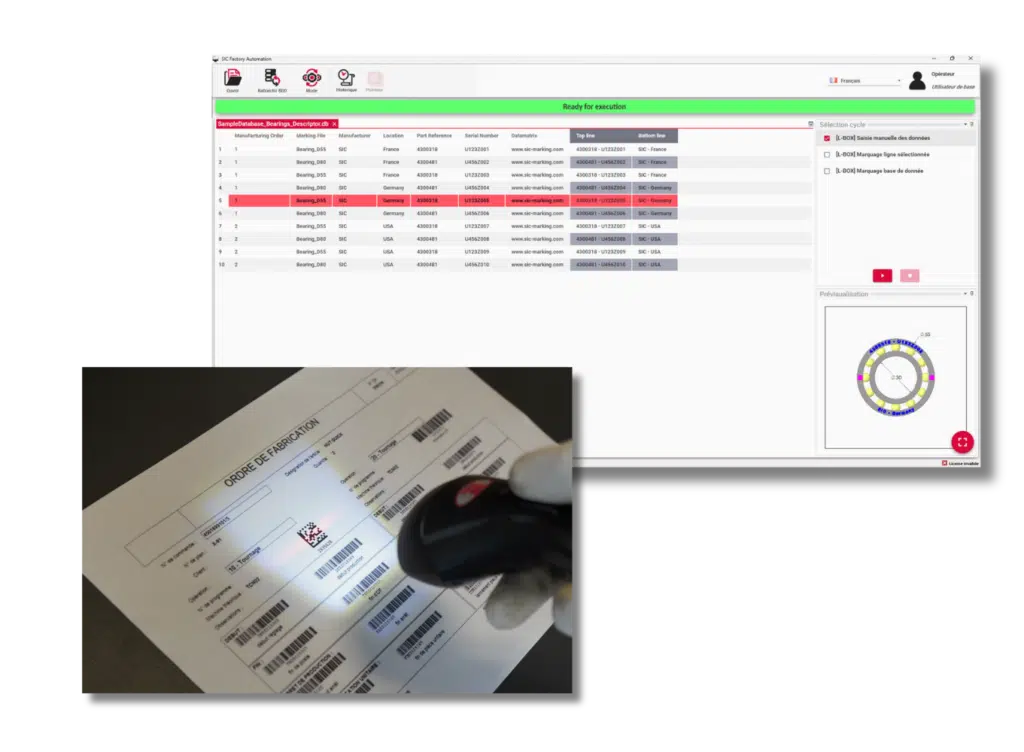

Modo operador gracias a SIC FACTORY AUTOMATION

  • Software intuitivo y de alto rendimiento con interfaz hombre/máquina, dedicado al operador.
  • Se integra fácilmente con su sistema de gestión de producción.
  • Escalable gracias a su amplia funcionalidad para crear ciclos de producción personalizados

Modo PLC integrado a su línea de producción

Controla la XXL-BOX a través del PLC de su línea mediante fieldbus (interfaces de comunicación estándar: Profibus, Profinet, Ethernet-IP)

Permite a los integradores y constructores de maquinaria evitar costos de desarrollo utilizando una carcasa estándar

Desde 20W hasta 100W: potencia adaptada a cada aplicación

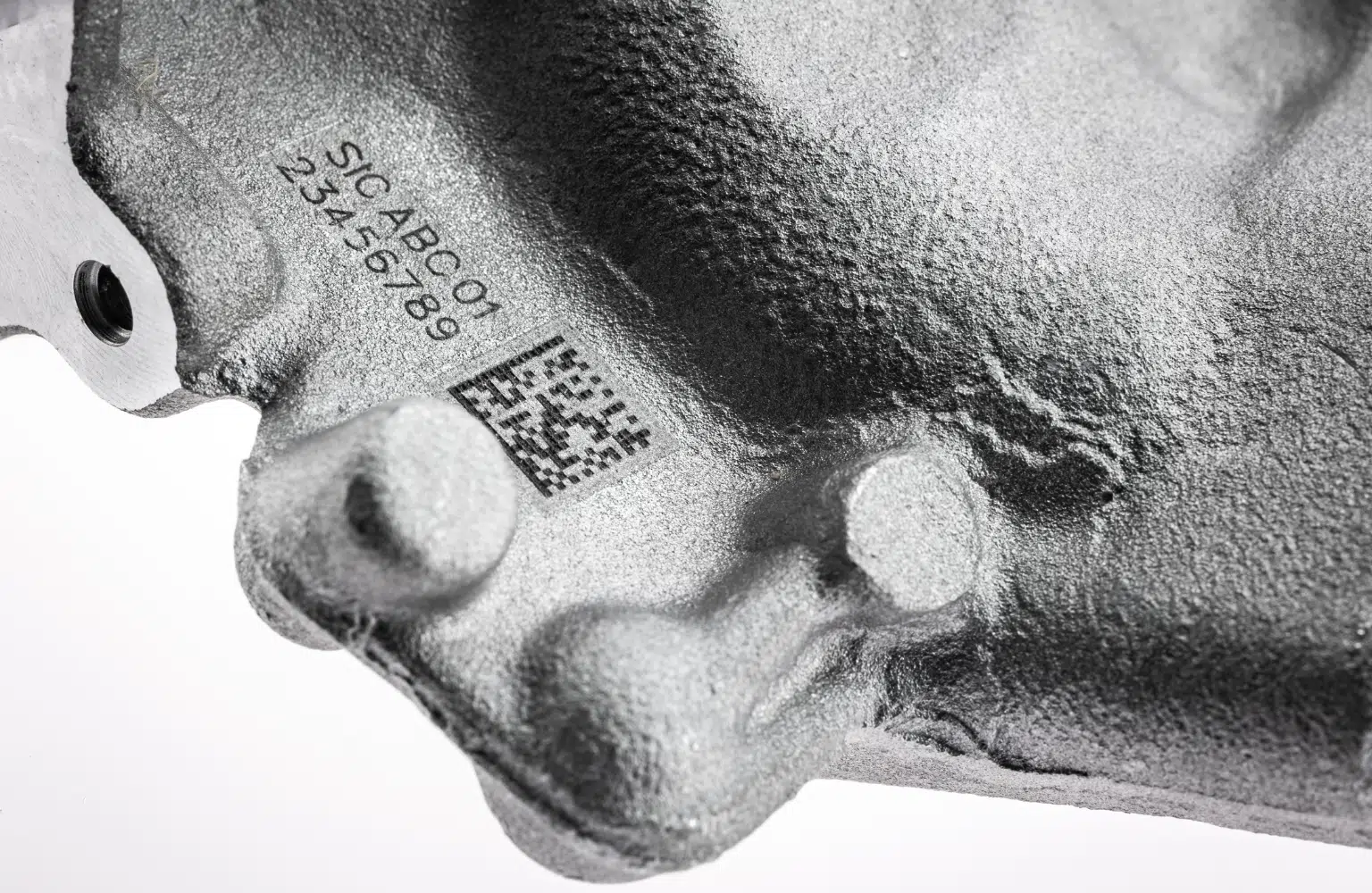

Con un rango de potencia de 20W a 100W, disponible en fuentes estándar o MOPA, la XXL-BOX se adapta perfectamente al marcado de una amplia variedad de materiales: acero, aluminio, metales no ferrosos, plásticos de ingeniería, carbono y otros.

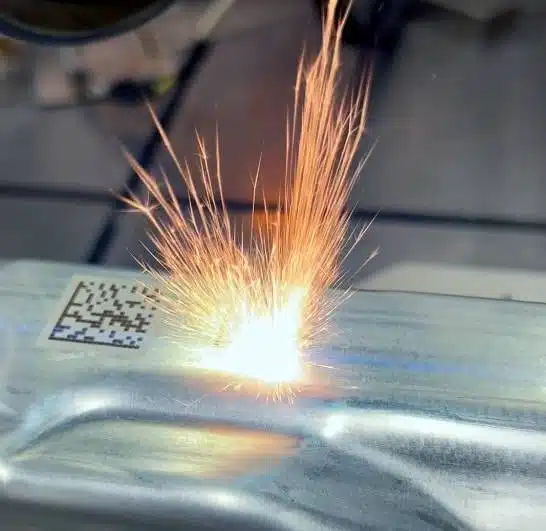

Para marcados de alto contraste y grabado profundo en tiempos de ciclo muy cortos.

Marcados resistentes a procesos de tratamiento superficial (E-coat, KTL, etc.), pintura o granallado.

Adecuado para operaciones de preparación de superficies: aumento de rugosidad, coeficiente de fricción, limpieza o eliminación de material.

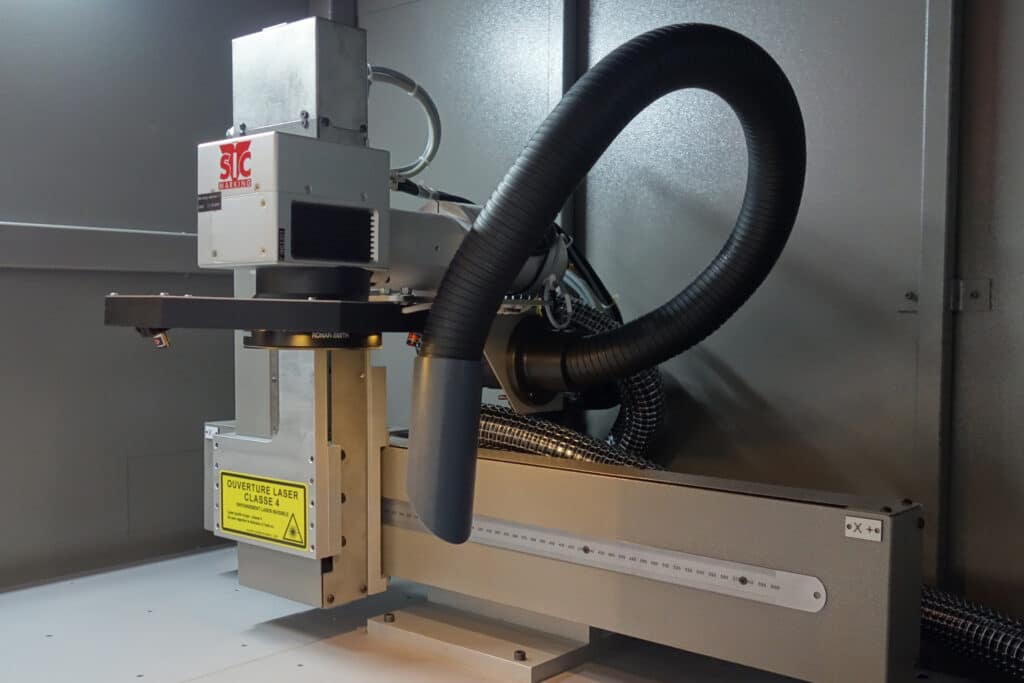

Casos de aplicación
