Máquina marcaje láser XL Box, estación grabado láser gran tamaño XL Box

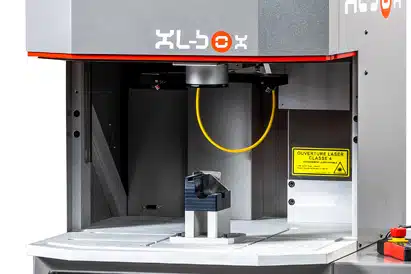

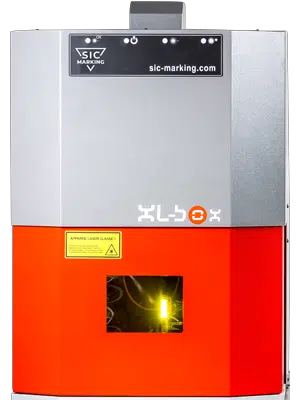

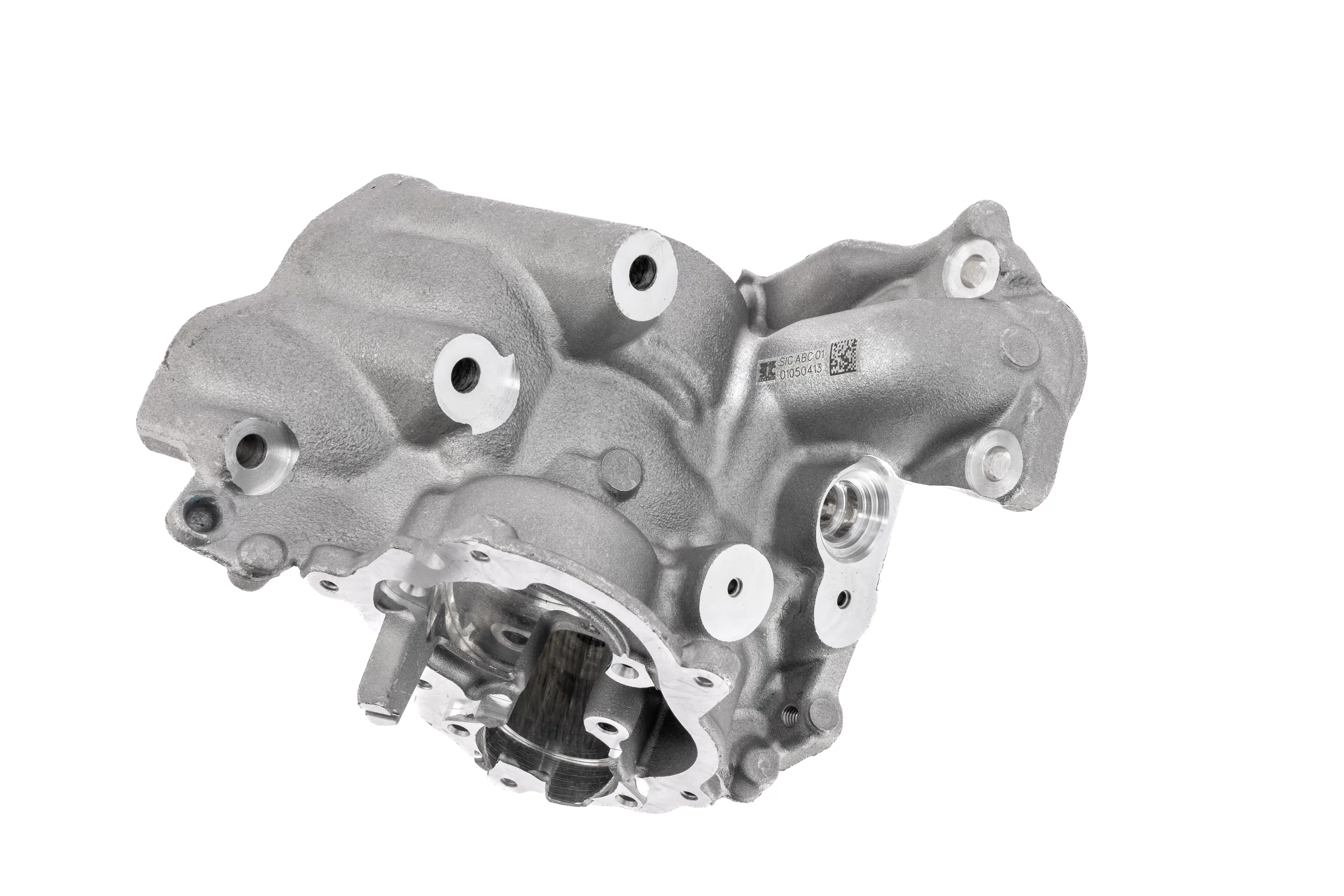

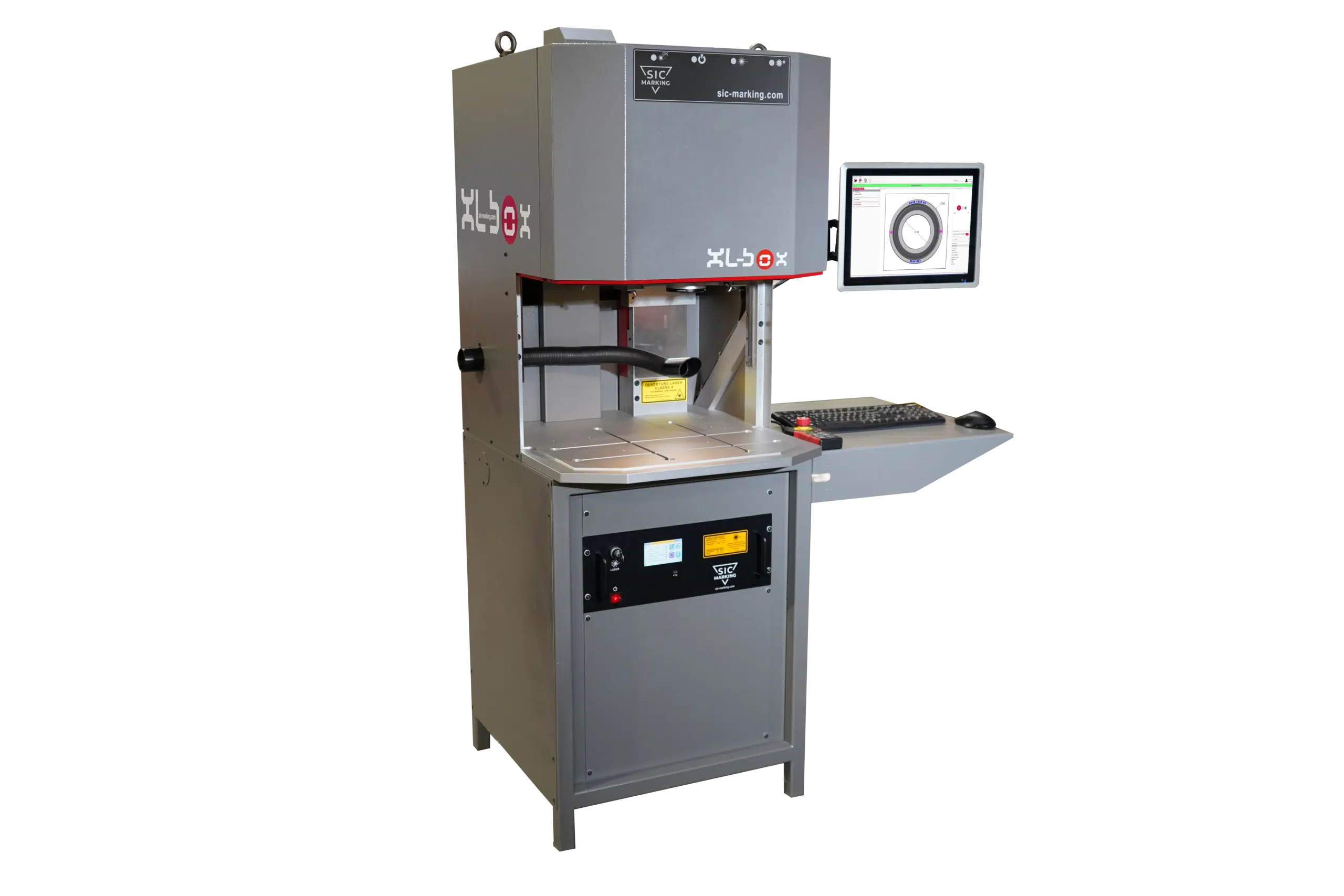

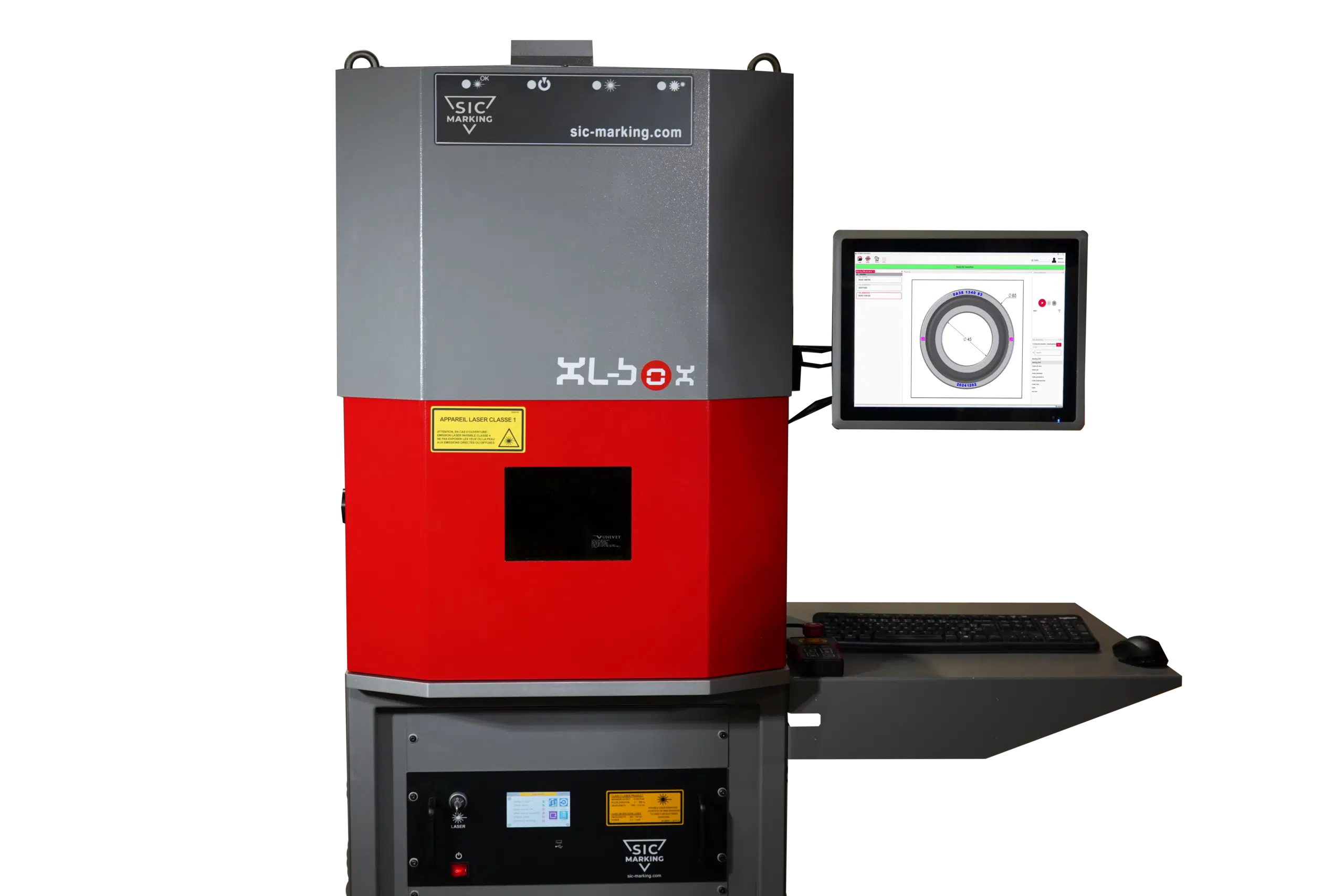

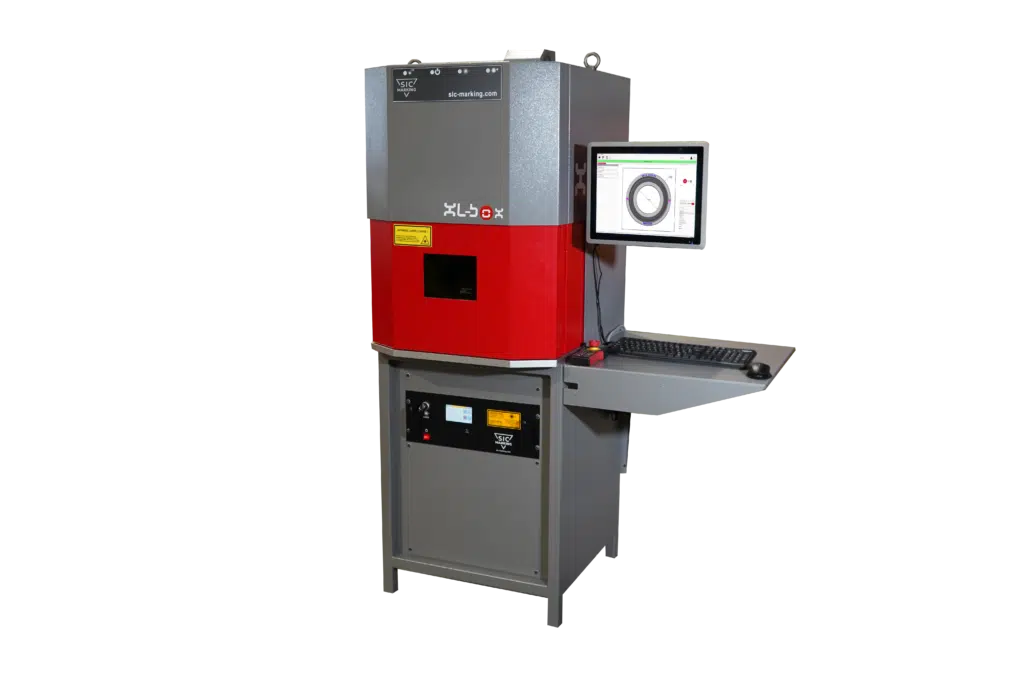

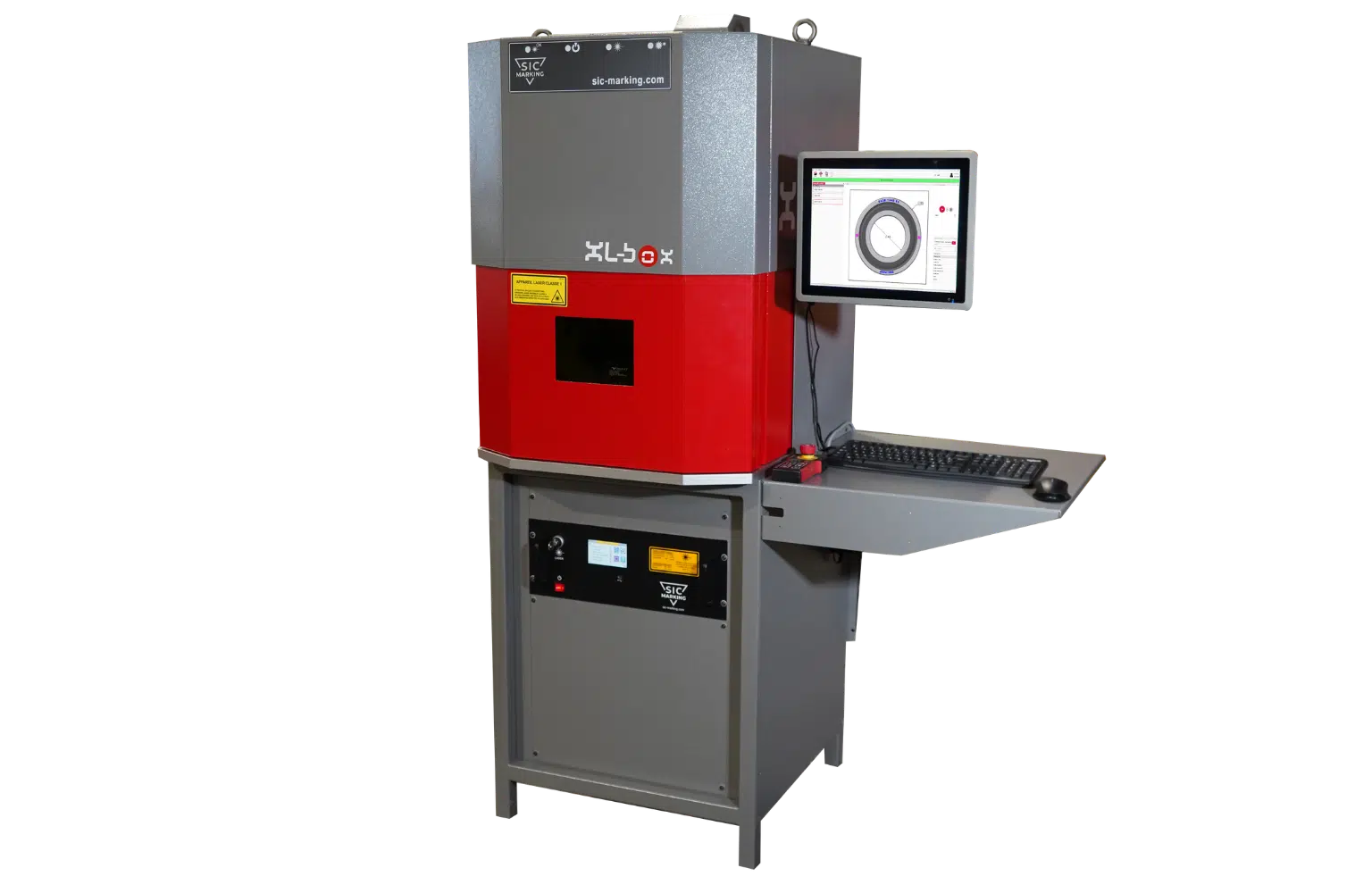

La máquina de marcado láser XL-BOX es una estación de marcado láser versátil que puede ser utilizada por un operador o integrarse en una celda robotizada. El láser de fibra de SIC MARKING, dopado con iterbio, es una tecnología de última generación que permite realizar un marcado de alta calidad sin alterar el material, independientemente del material (acero, aluminio, acero inoxidable, titanio, plásticos, entre otros) y con un tiempo de ciclo reducido.

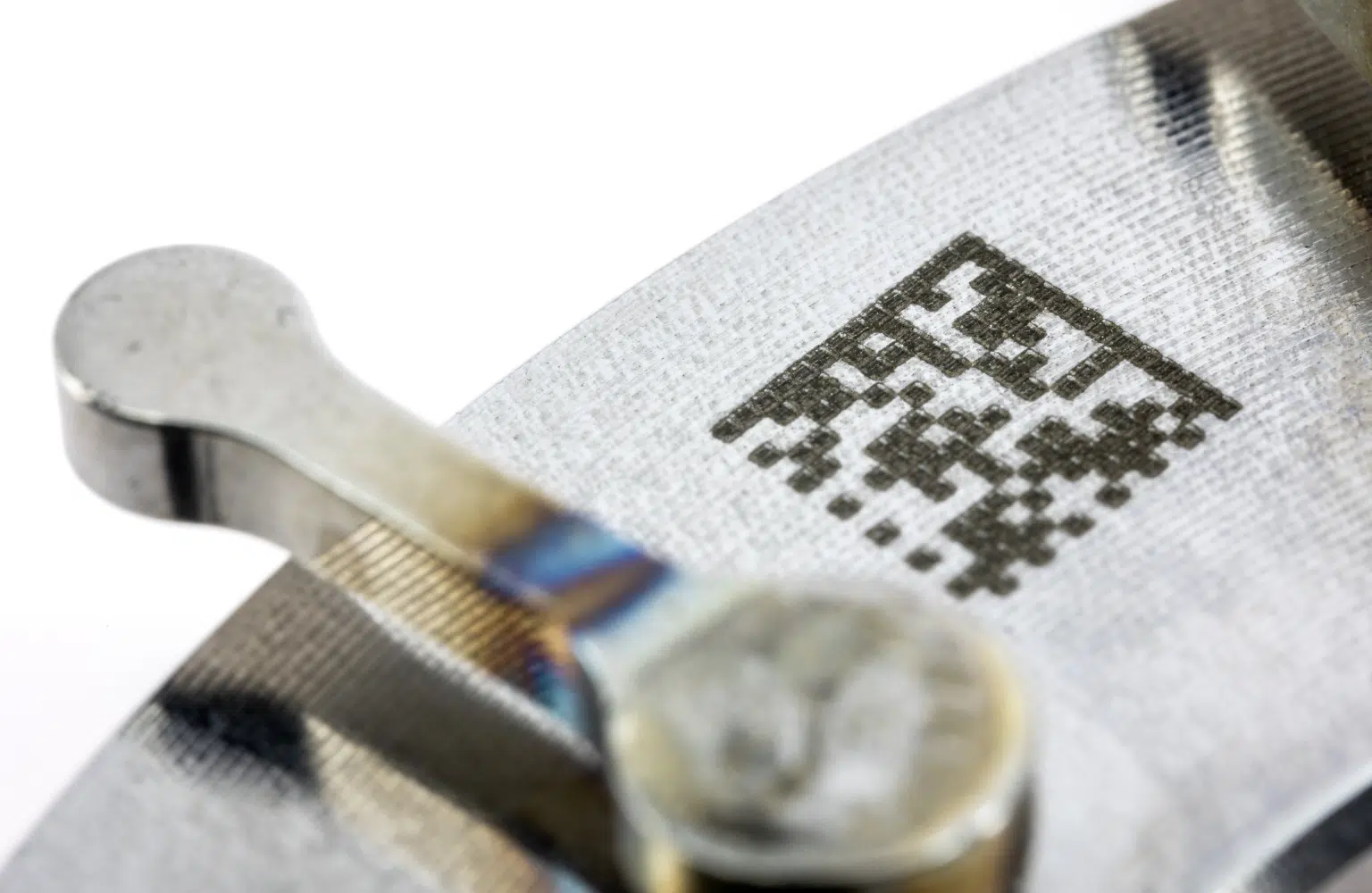

Estos marcados pueden incluir códigos alfanuméricos, códigos de barras y códigos DataMatrix 2D. La XL-BOX realiza grabados de alto contraste, legibles a simple vista o de forma instantánea mediante cámaras de lectura integradas en la estación. Permite realizar series pequeñas, medianas e incluso grandes, ya que está diseñada para trabajar a altas velocidades de producción.

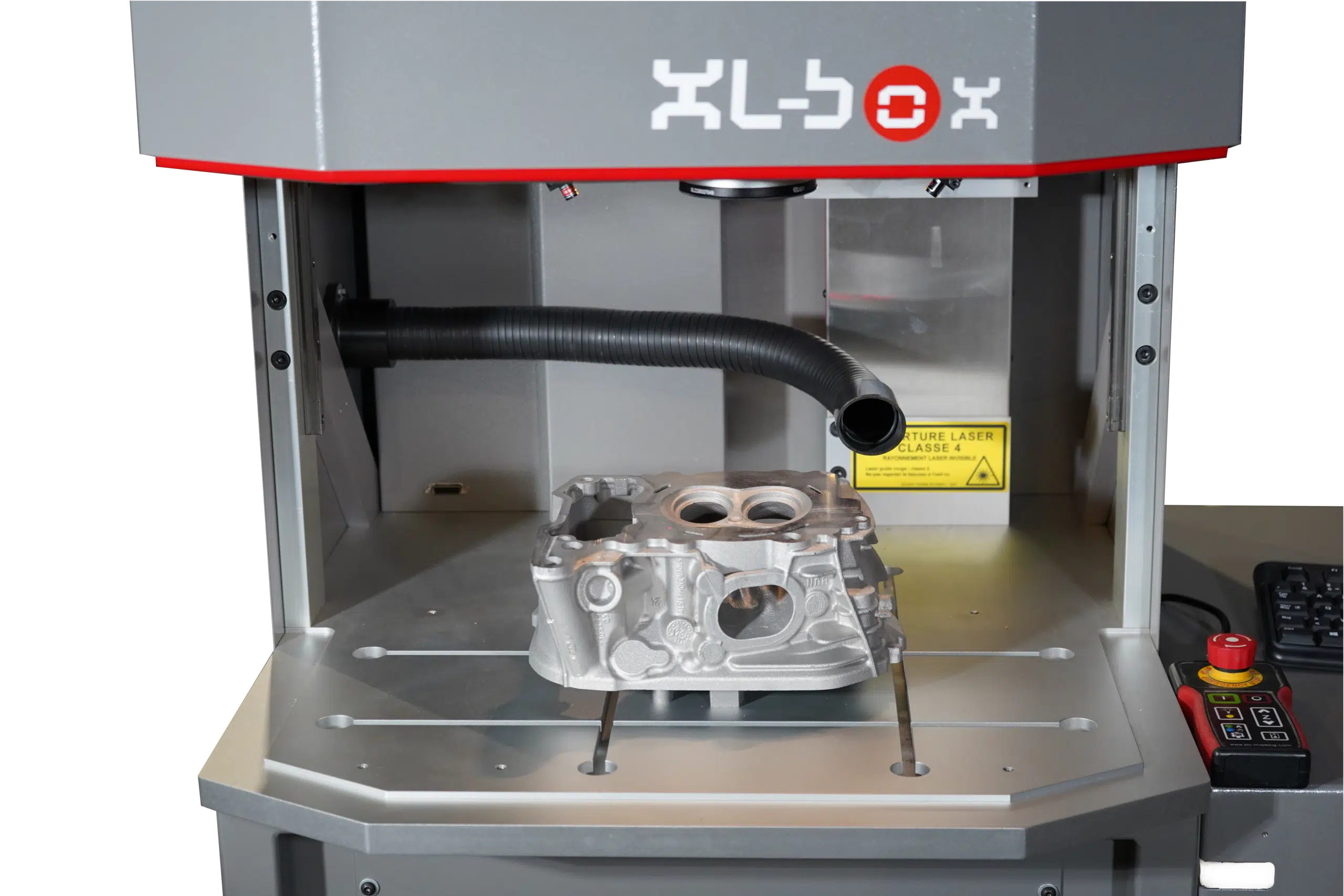

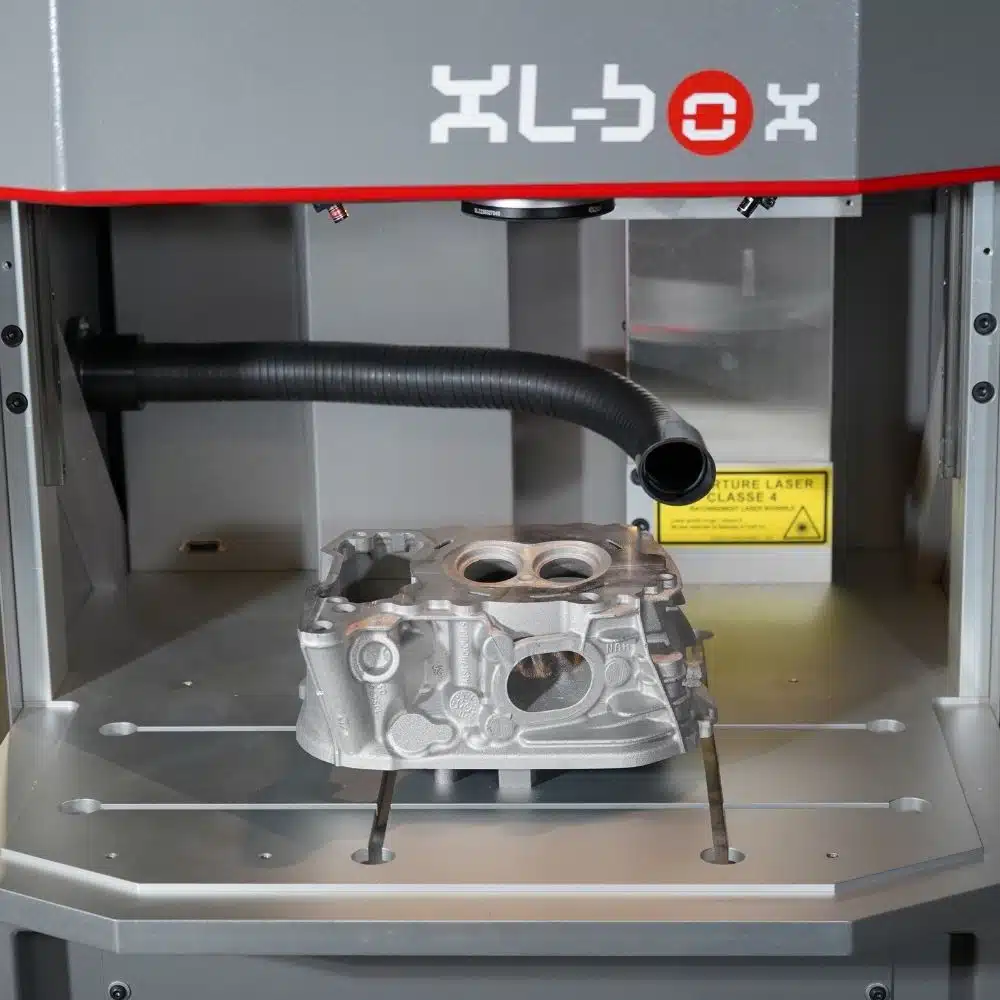

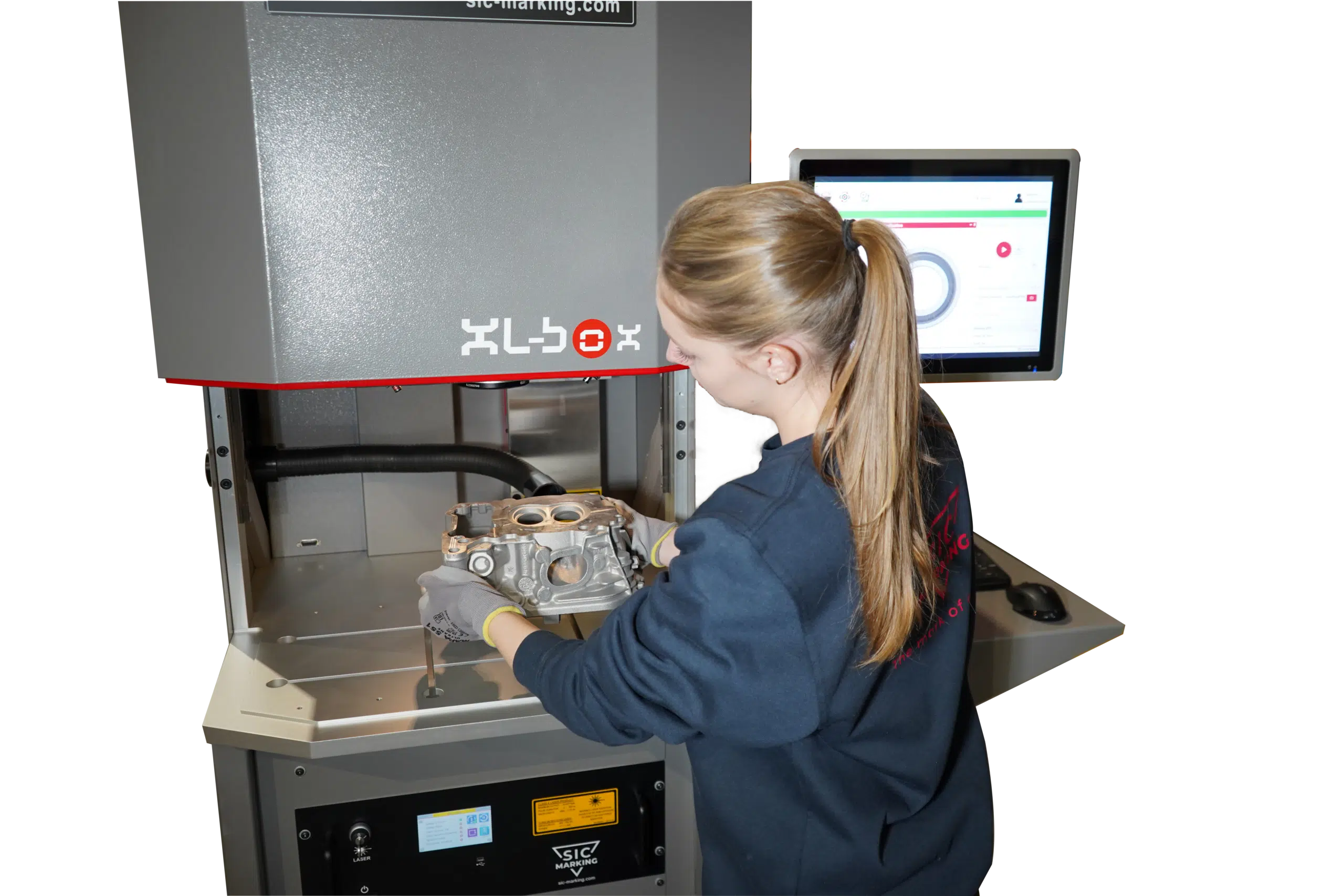

Cuando se utiliza como estación autónoma, ofrece una estructura extremadamente robusta y ergonómica para el operador, con acceso a una amplia zona de trabajo desde tres lados.

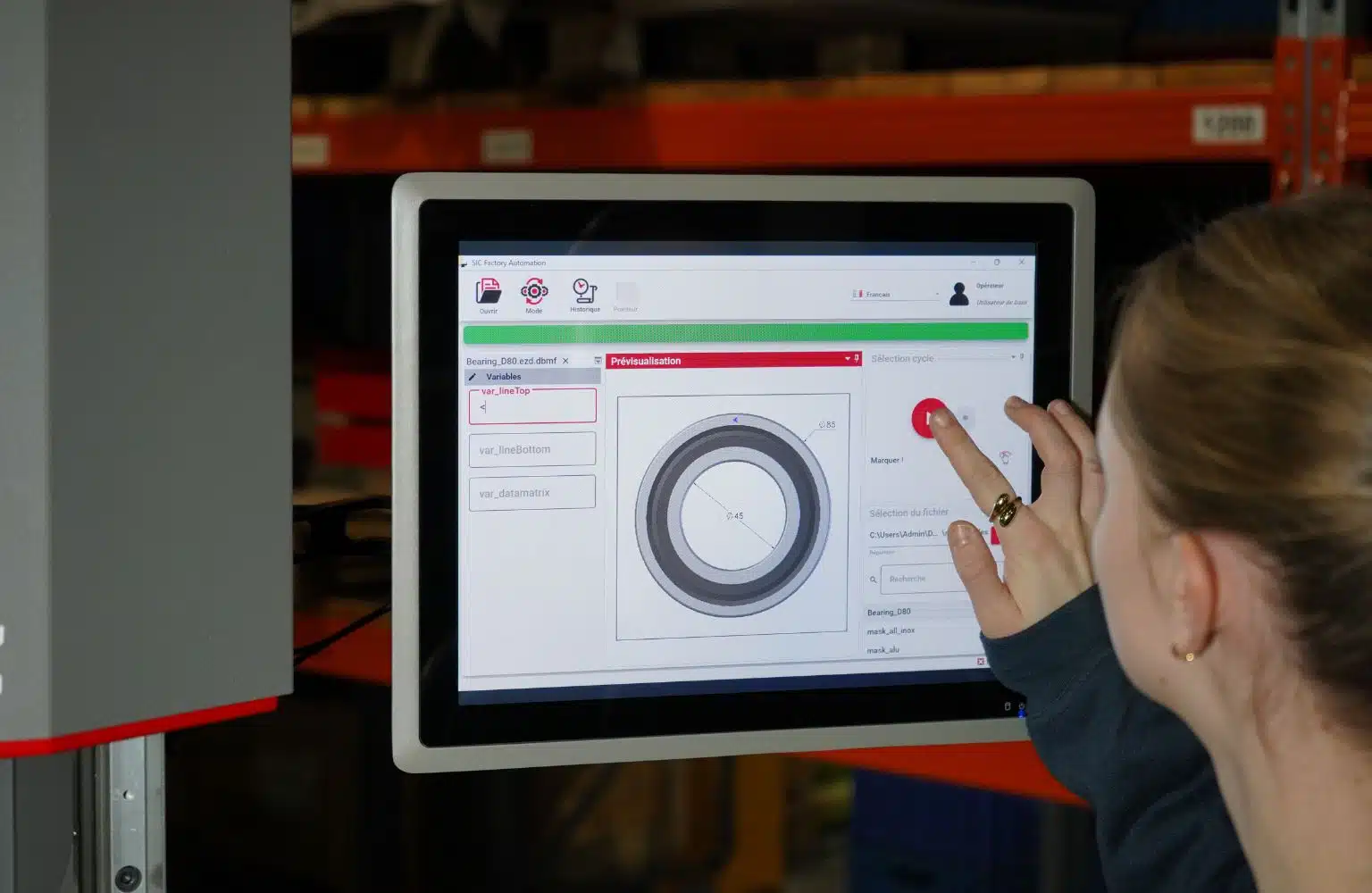

Su software de producción, único e intuitivo, permite un manejo sencillo, incluso para el personal con poca experiencia en tecnología láser.

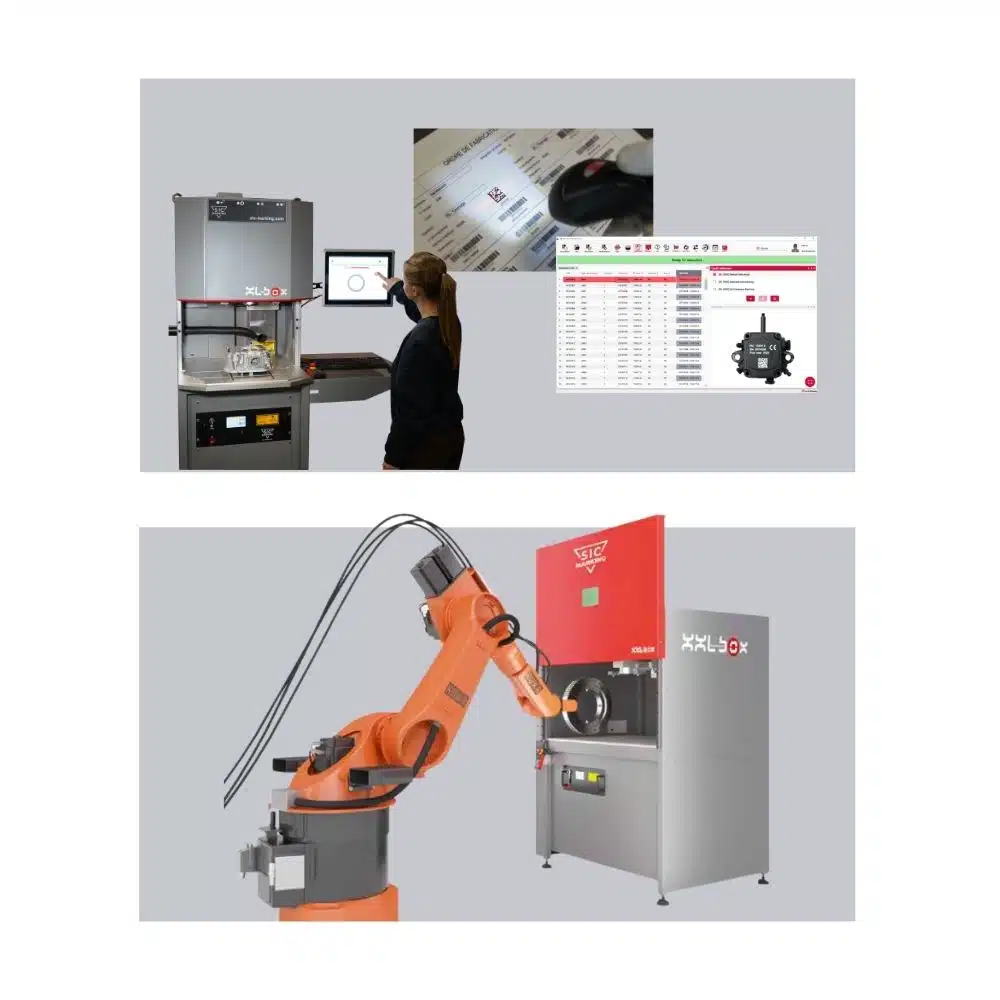

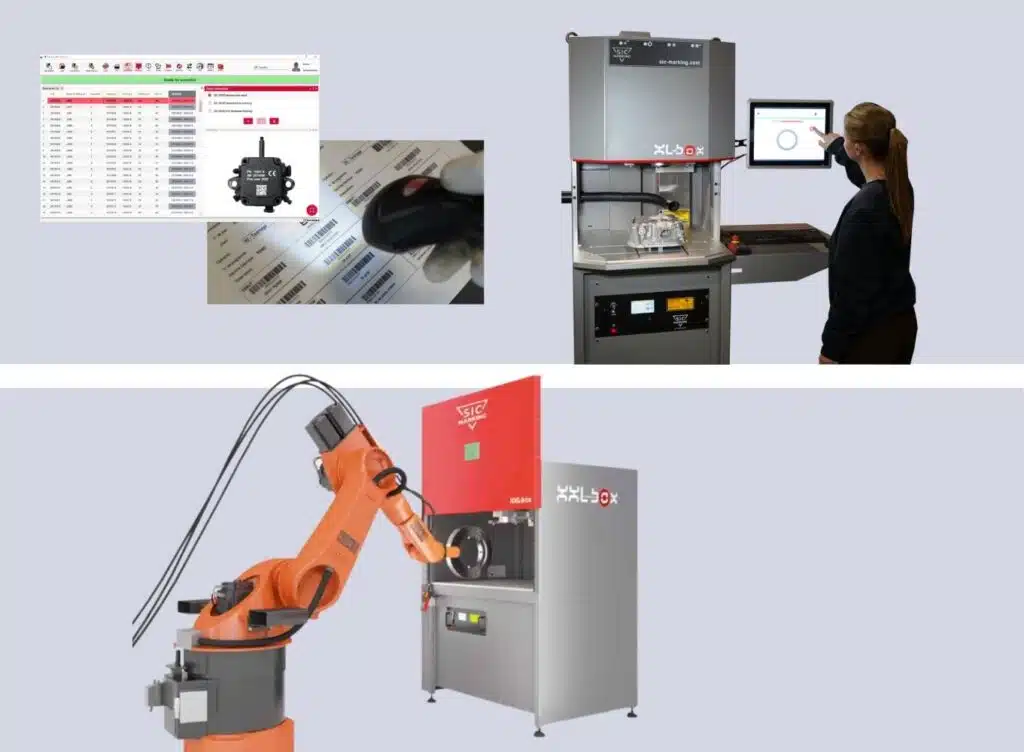

Cuando la estación láser XL-BOX se integra en una celda robotizada, una única conexión al rack de control del láser permite que el PLC de la celda gestione por completo la estación. De este modo, puede transmitir los datos de marcado, abrir y cerrar la puerta automática para cargar y descargar las piezas, iniciar el marcado y activar el sistema de extracción de humos.

Los equipos de la XL-BOX garantizan la máxima seguridad durante su uso. Además de contar con una cabina de protección de Clase 1 (norma EN 60825-1), la XL-BOX ofrece el nivel de seguridad PL e, el más alto según la norma ISO 13849-1.

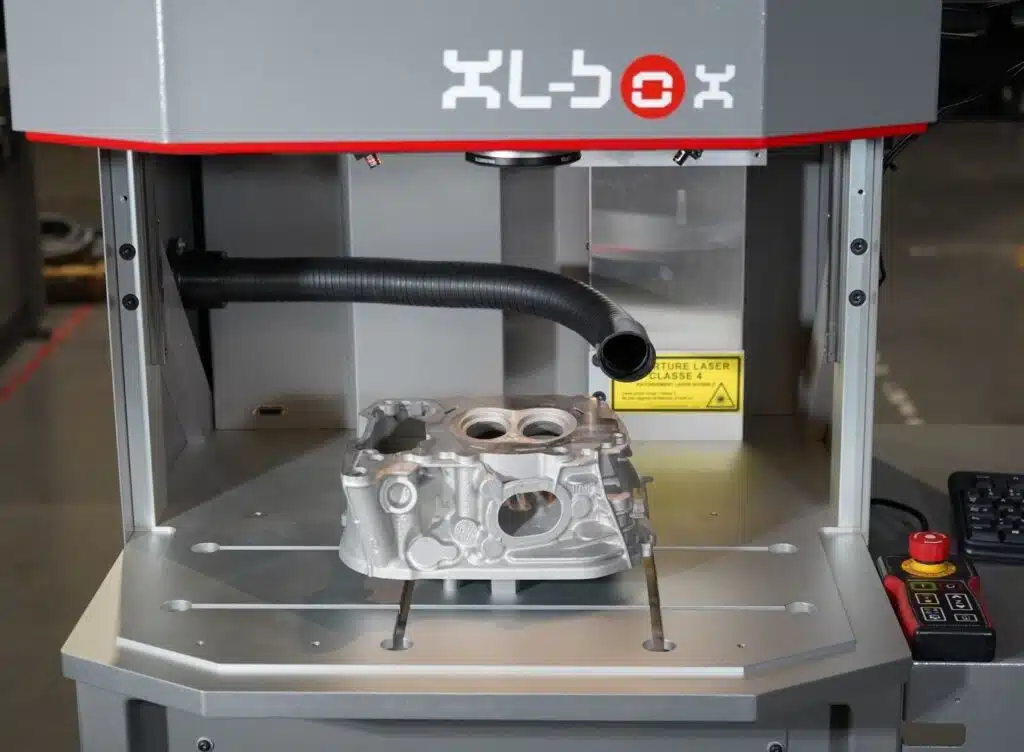

Las luces LED integradas en la franja superior de la cabina indican el estado del sistema. El interior de la zona de trabajo también está iluminado con luces LED para ofrecer condiciones de trabajo óptimas al usuario.

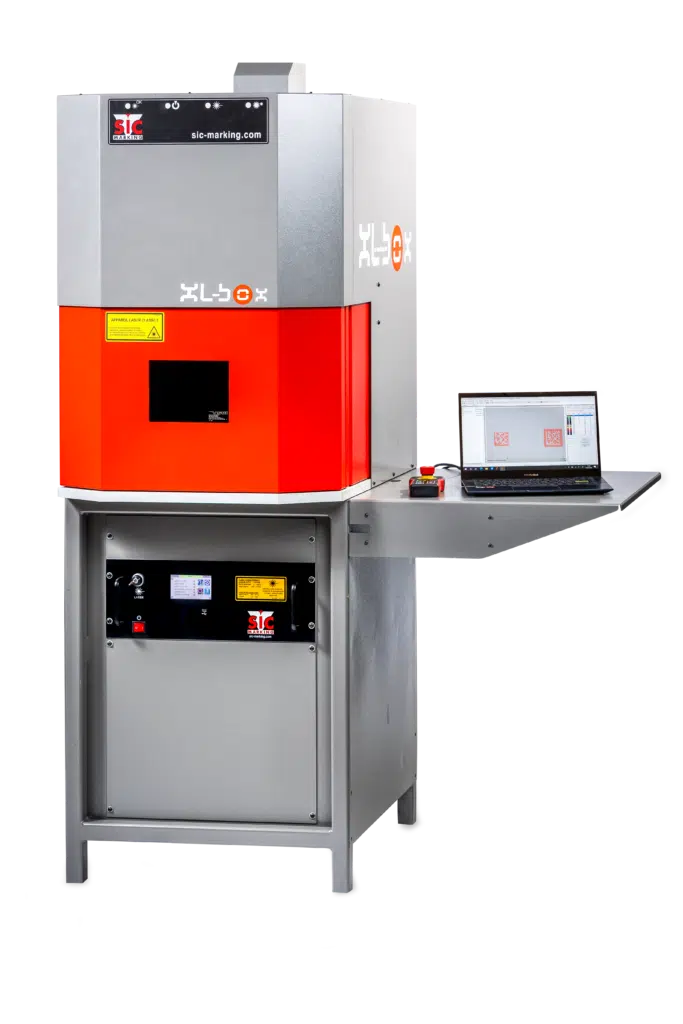

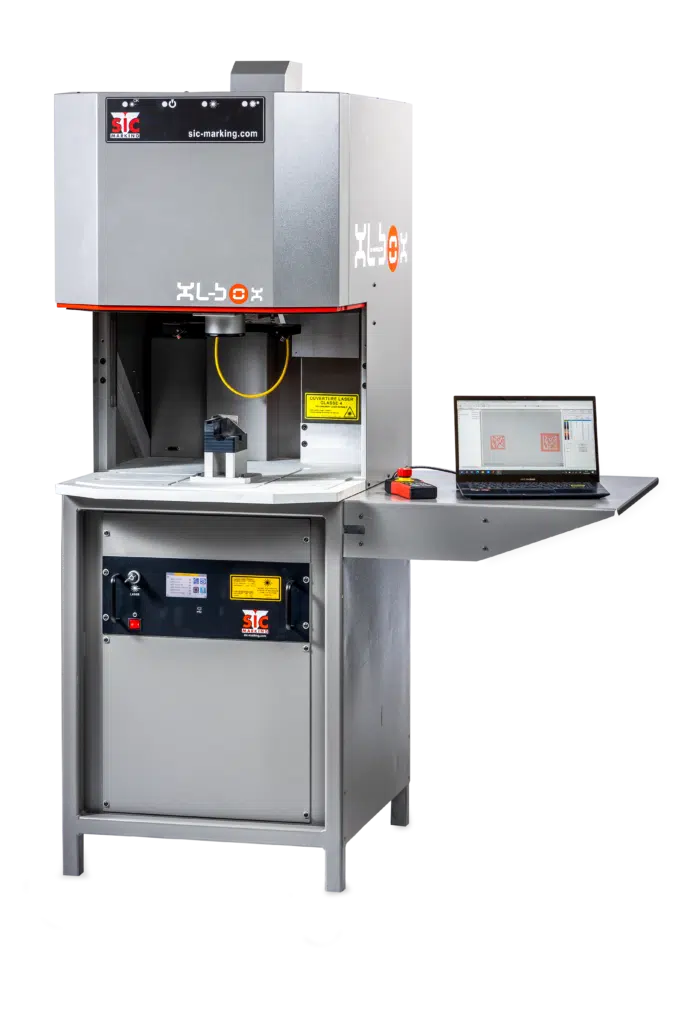

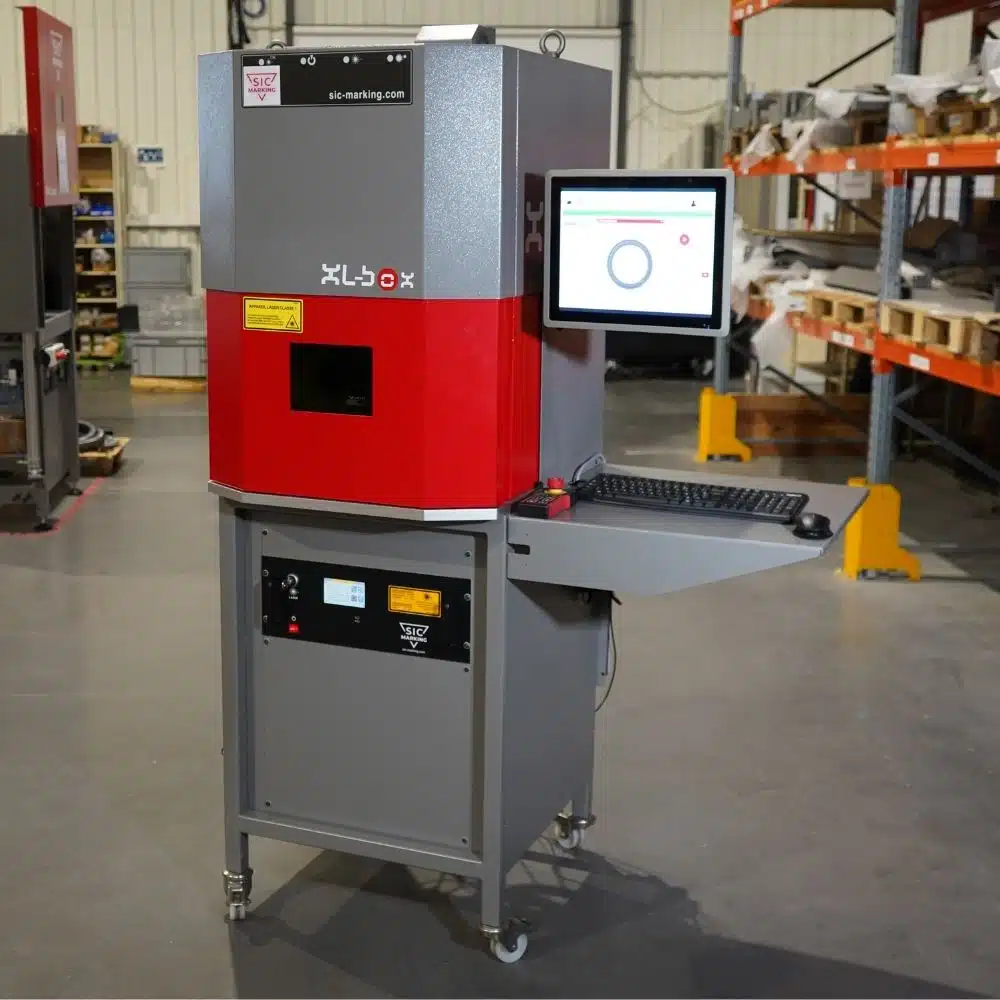

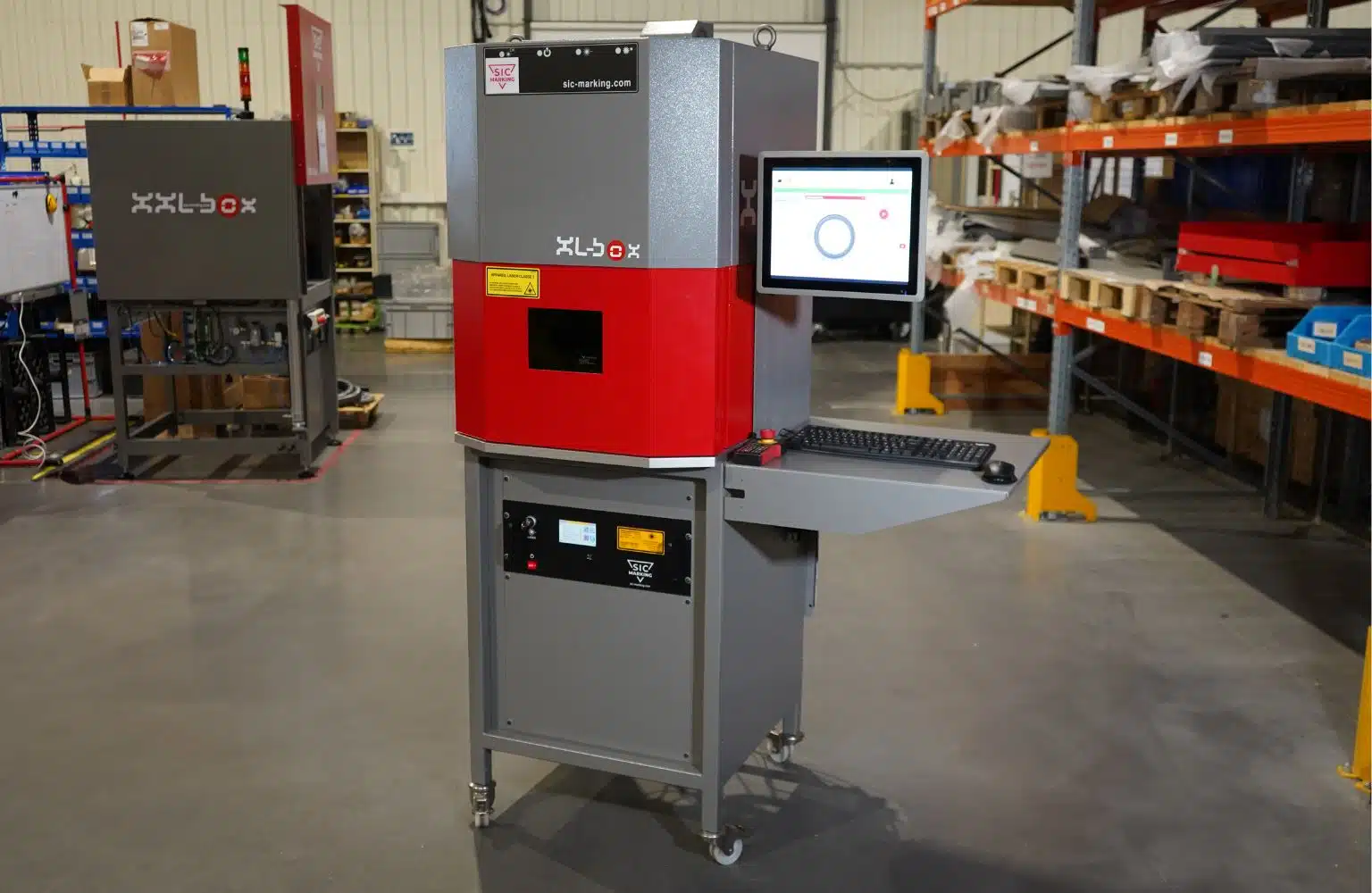

La XL-BOX puede suministrarse con ruedas y una repisa para PC. Esta estación de marcado láser ofrece una solución adaptada a las necesidades de marcado industrial, tanto en instalaciones autónomas como integradas.

Ventana de marcado	60 x 60* mm - 100 x 100 mm - 170 x 170 mm - 220 x 220* mm - 300 x 300* mm (*consúltenos)
Dimensiones externas (Lar. x An. x Al.)	655 x 755x 995 mm
Dimensiones de las piezas marcadas	Anchura máxima: 570 mm, profundidad máxima: 564 mm, altura máxima: 240 a 445 mm dependiendo de la ventana de marcado (*consúltenos)
Seguridad	Cierre seguro de la cubierta clase 1 (norma EN 60825-1)
Fuente	Láser de fibra potenciado con Iterbio SIC Marking
Instrucciones de uso	Pulsado (frecuencia variable)
Longitud de onda	1064 nm
Longitud de fibra óptica	3 m
Potencia media	20 W, disponible en 30 W
Focalización	Puntero láser integrado
Refrigeración	Solo por aire
Software	SIC Láser PC
Ajustes	Varios ajustes posibles de punzón (velocidad, potencia, frecuencia, etc.)
Opciones de fuente	TrueType, código de barras 1D, Datamatrix 2D
Importación	Imágenes (.bmp, .jpg) y archivos vectoriales (.plt, .dxf, .ai)
Marcado	Piezas cilíndricas
Función base de datos	enlace con archivos externos (.txt, .xls)
Entrada/Salida	Integrada
Uso	Crear y editar archivos de marcado (dibujo, texto, código de barras, Datamatrix, etc.)

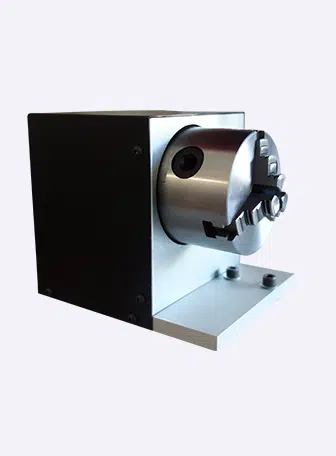

El eje rotativo permite marcar piezas cilíndricas o en serie en rotación, garantizando un marcado preciso y uniforme en toda la superficie. Optimiza la productividad al automatizar el proceso de marcado sin necesidad de reposicionamiento manual.

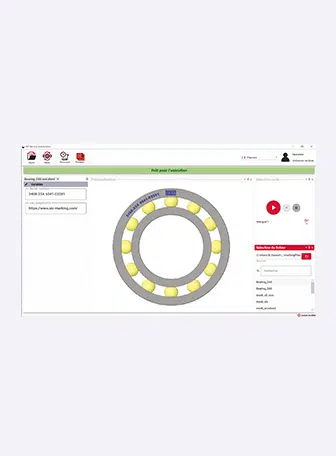

Este software de gestión integrada simplifica la automatización de las tareas de marcado. Permite un control total sobre las máquinas, la gestión de los datos de producción y la optimización del flujo de trabajo para mejorar la productividad y reducir los errores humanos.

El extractor de humos es esencial para proteger a los operadores de los humos emitidos y mantener una calidad de marcaje óptima. Elimina eficazmente partículas y humos generados durante el marcaje láser, evitando su acumulación en piezas o lentes. Protege a los operadores y al equipo, prolonga la vida útil del sistema y cumple con las normas de seguridad industrial.

La función de marcado 3D da la posibilidad de marcar en un volumen a más o menos 40 mm respecto al plano focal. Se conserva la calidad del marcado y la velocidad del láser. Esta función también permite un cambio de referencia rápido en el caso de piezas de altura variable.

La función de lectura integrada permite la revisión automática de los códigos 2D y 3D. Una vez iniciado el ciclo, estos se leen inmediatamente en la misma secuencia de programa sin movimiento adicional. El lector comunica el resultado de la lectura con una evaluación de la calidad del código. El sistema propuesto permite una lectura del código independientemente de su posición en la ventana de marcado.

El lector de códigos de barras permite la selección automática y rápida del archivo y contenido a marcar, sin posibilidad de errores de entrada. Puede leer códigos 1D y 2D, incluyendo códigos QR y Datamatrix. Cuenta con conexión Bluetooth, asegurando comunicación inalámbrica con la máquina.
