nuestras soluciones > gama LÍNEA DE PRODUCCIÓN
>

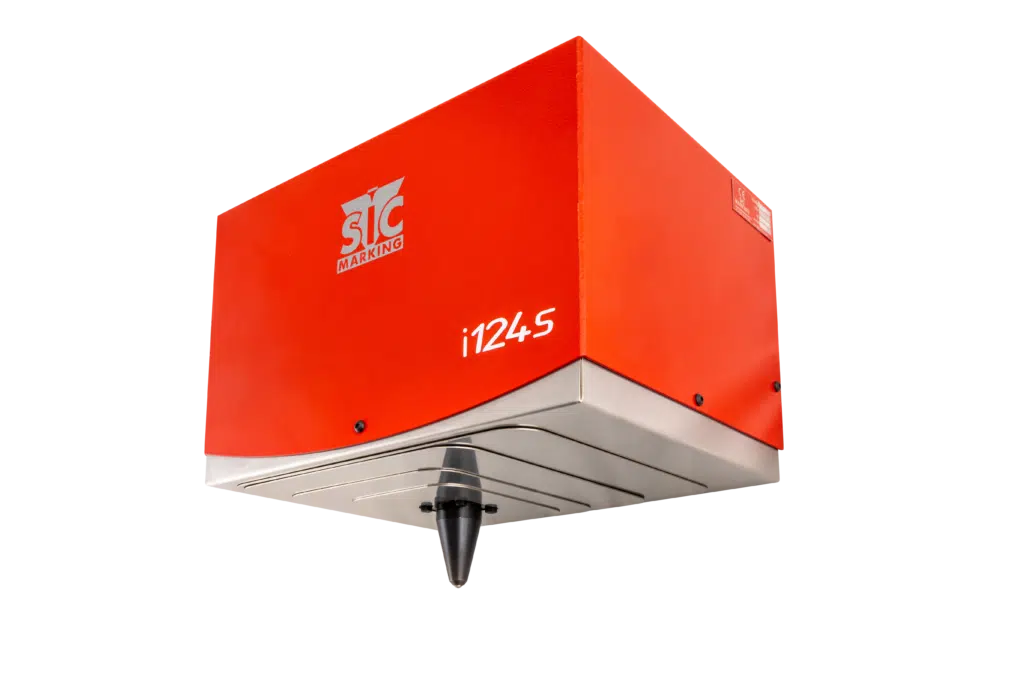

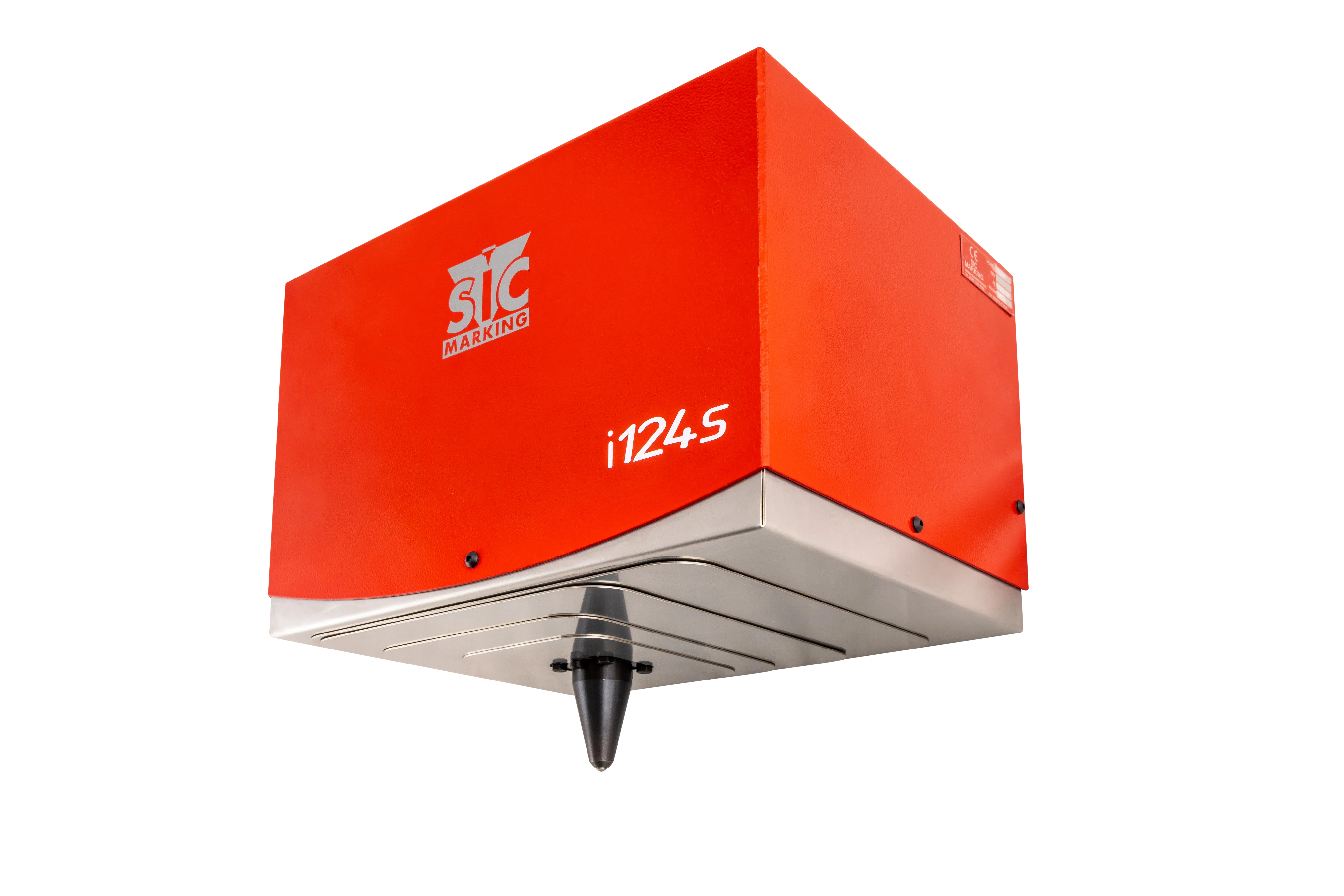

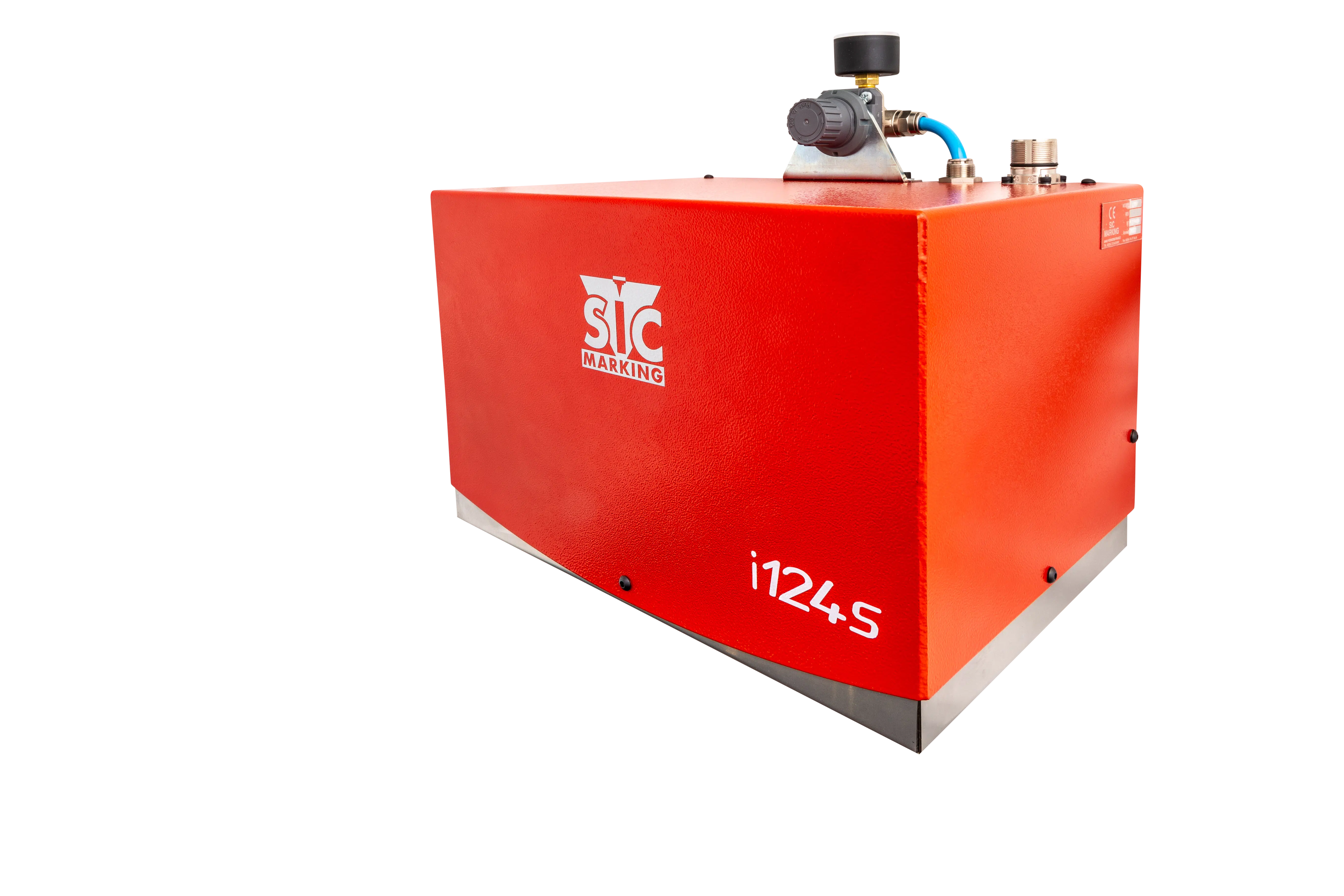

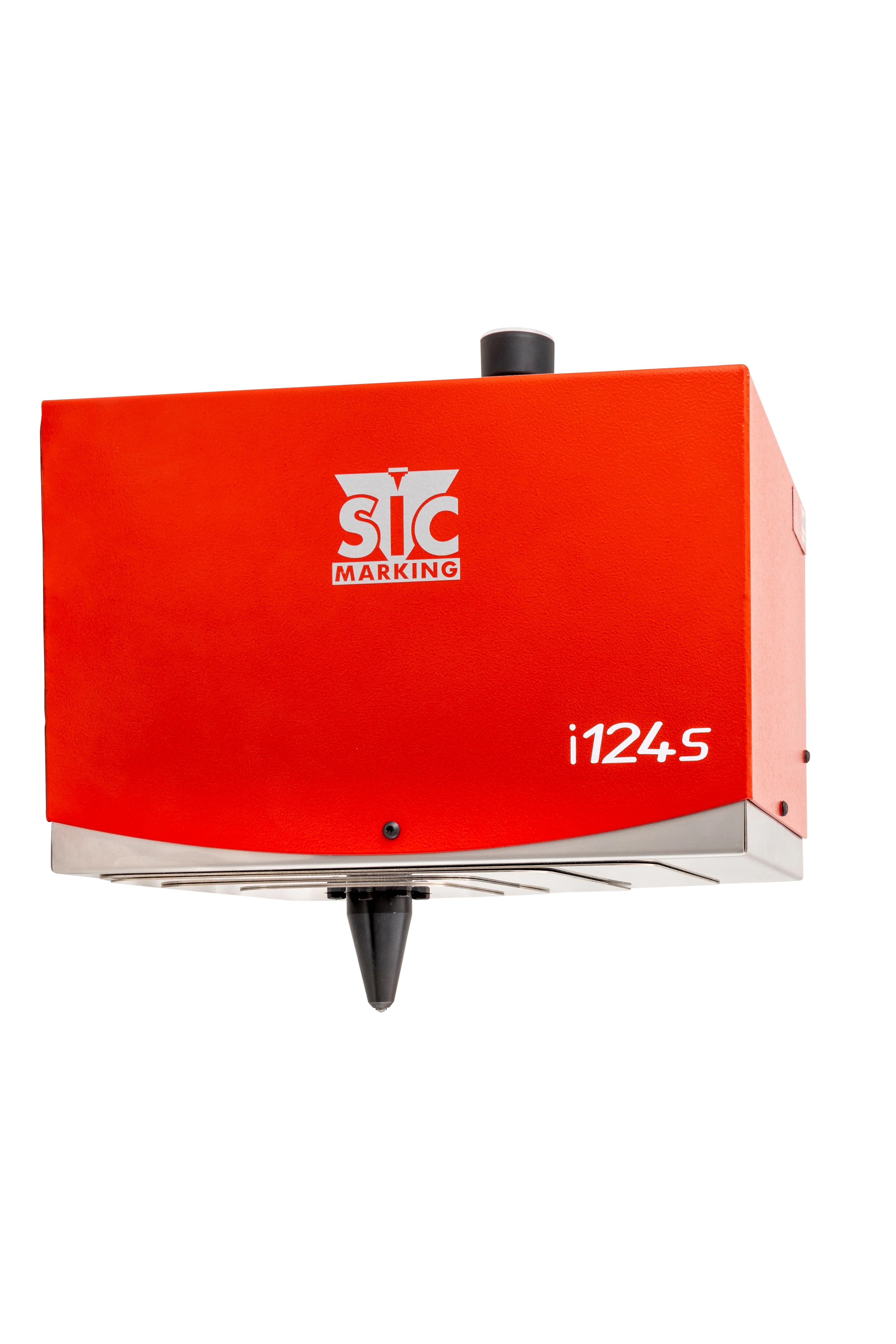

Máquina de marcado

I 124S

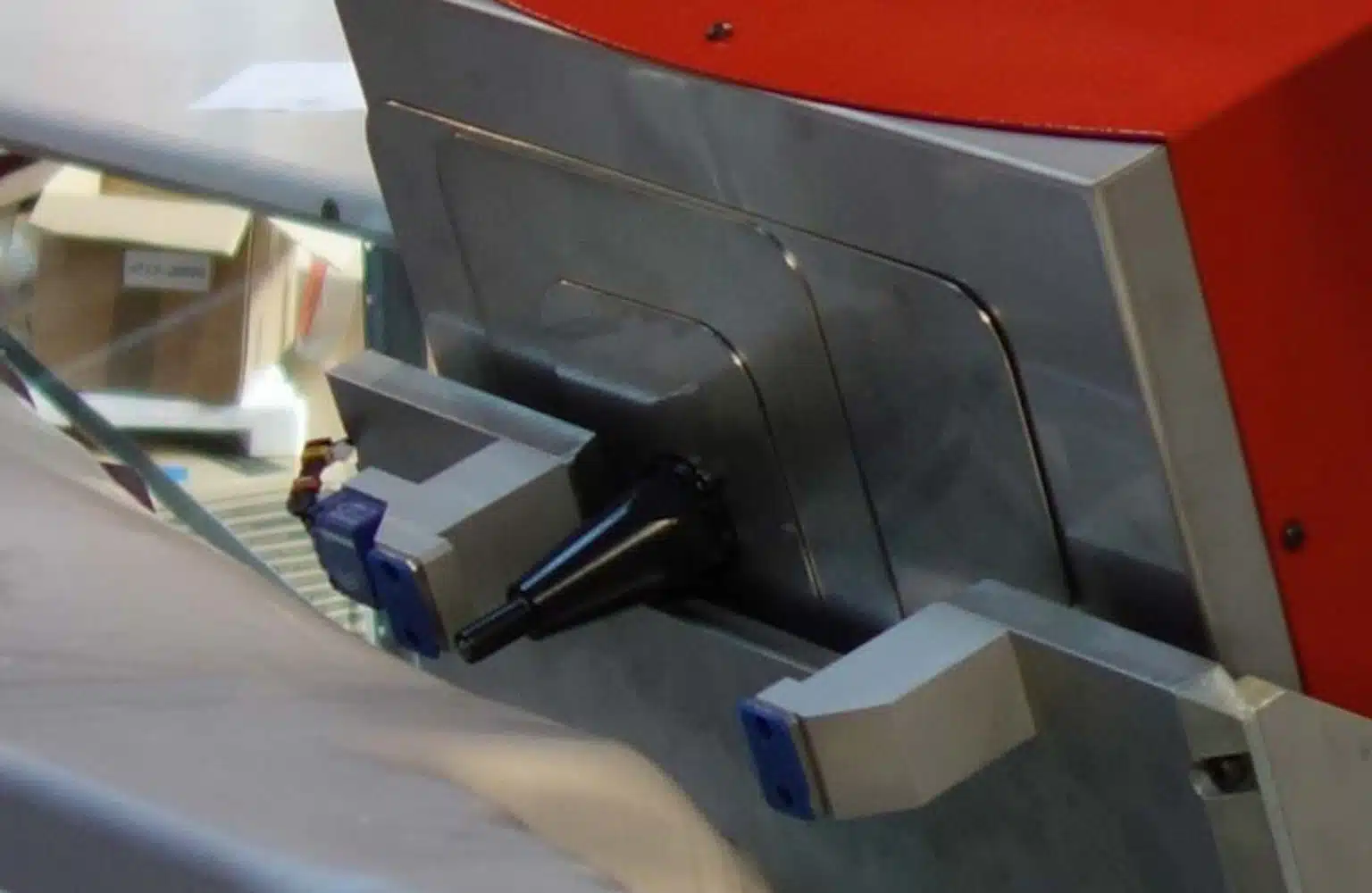

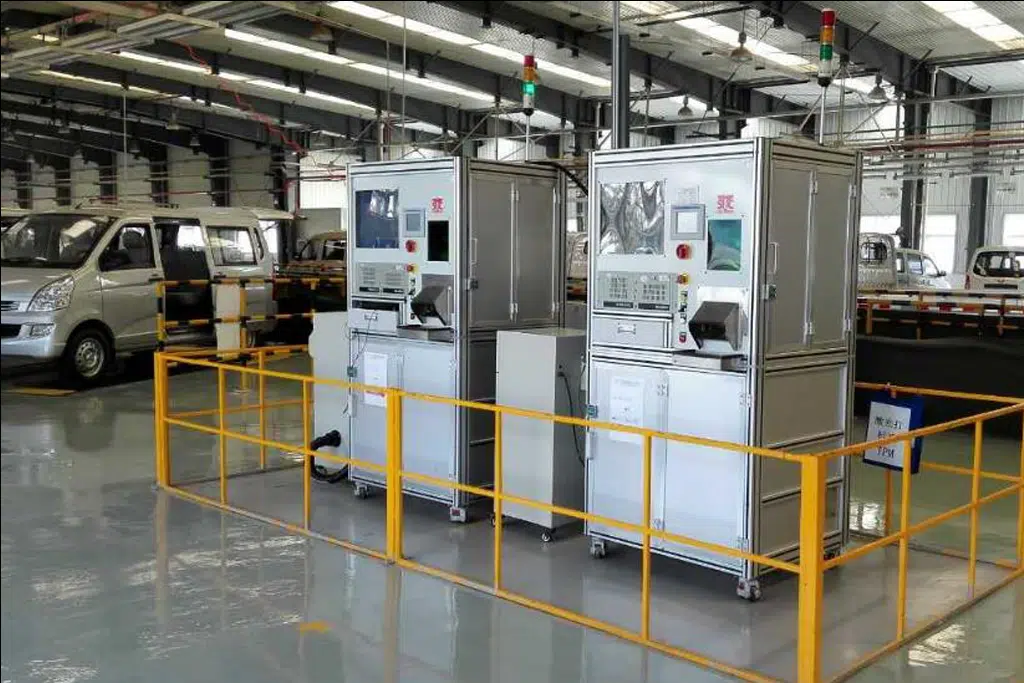

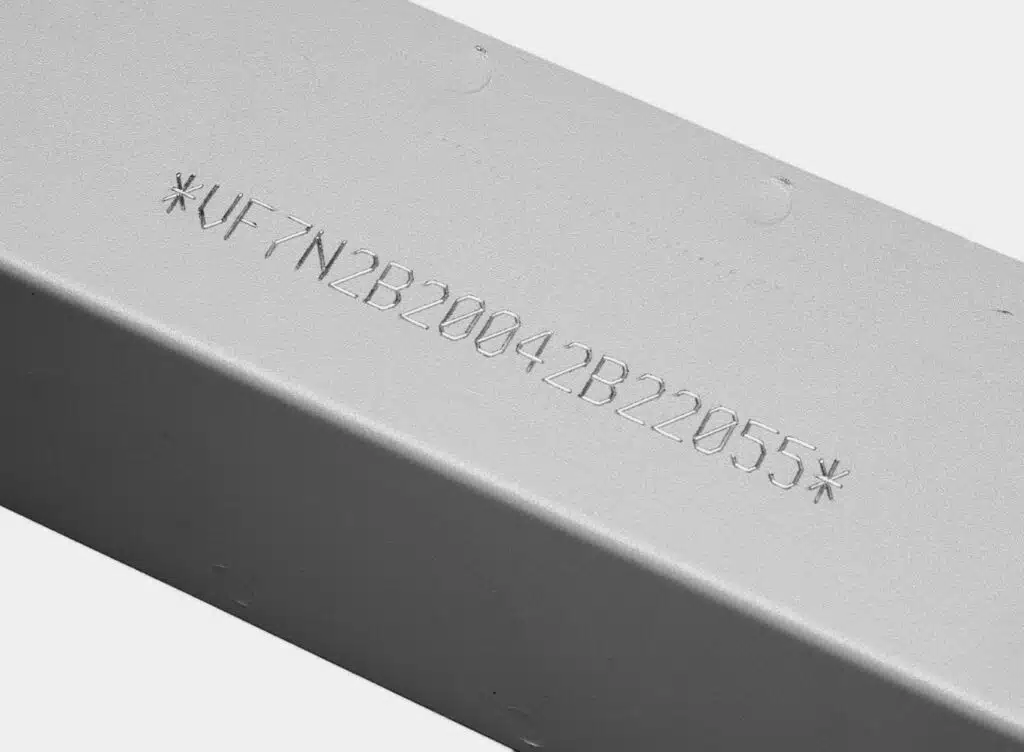

Marcado del VIN
Gran ventana de marcado
Ritmo de producción Elevado

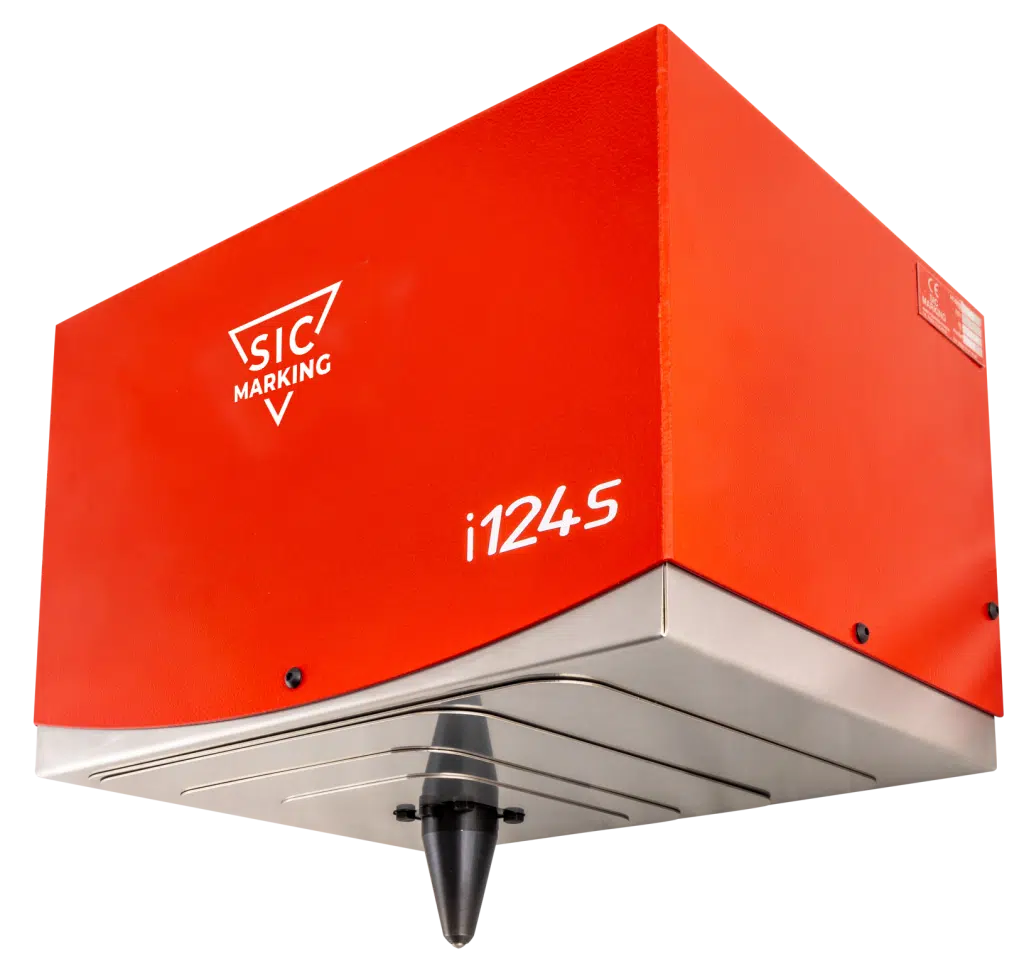

Machine de marquage par rayage à intégrer sur ligne de production
Descripción

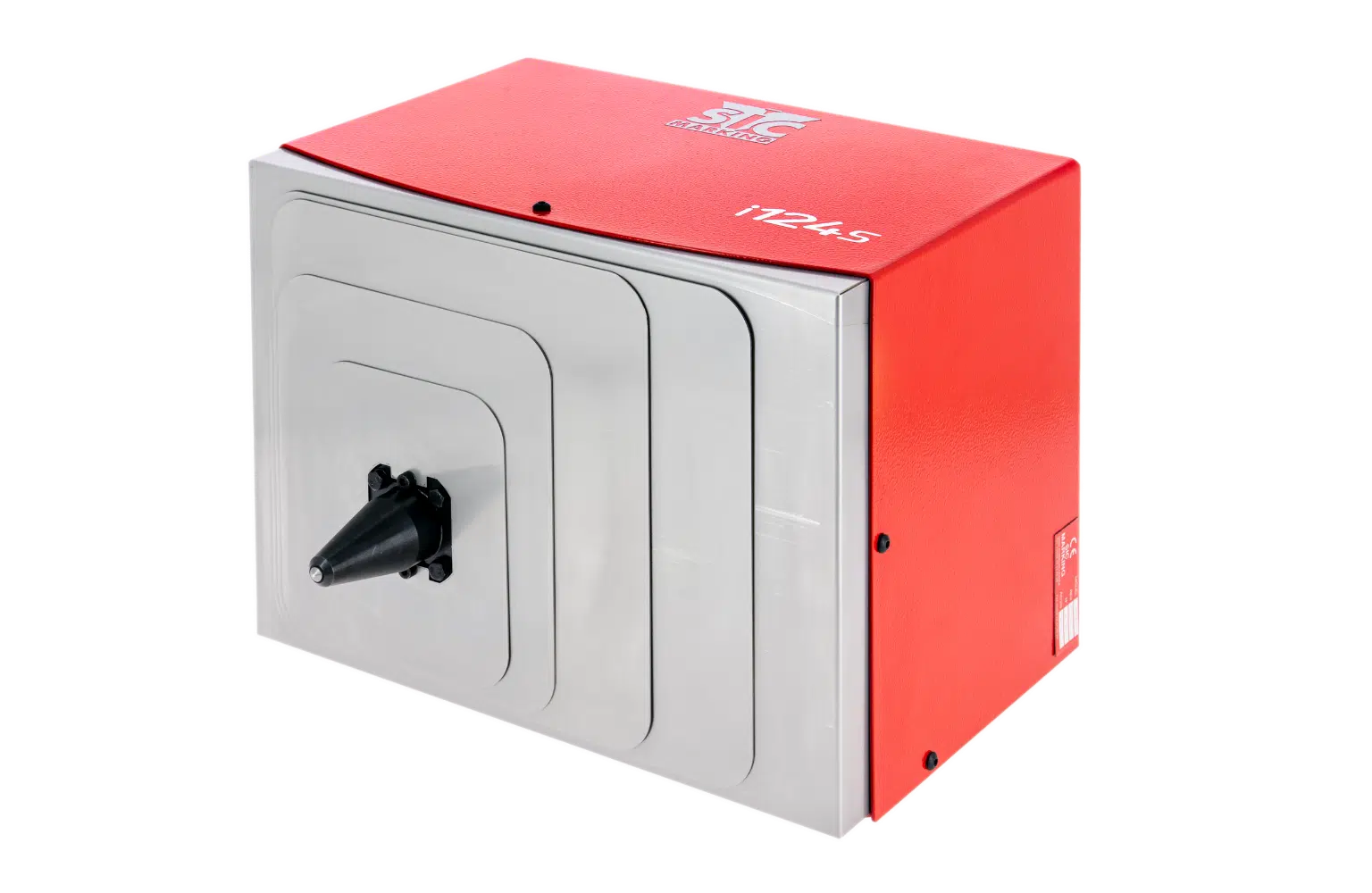

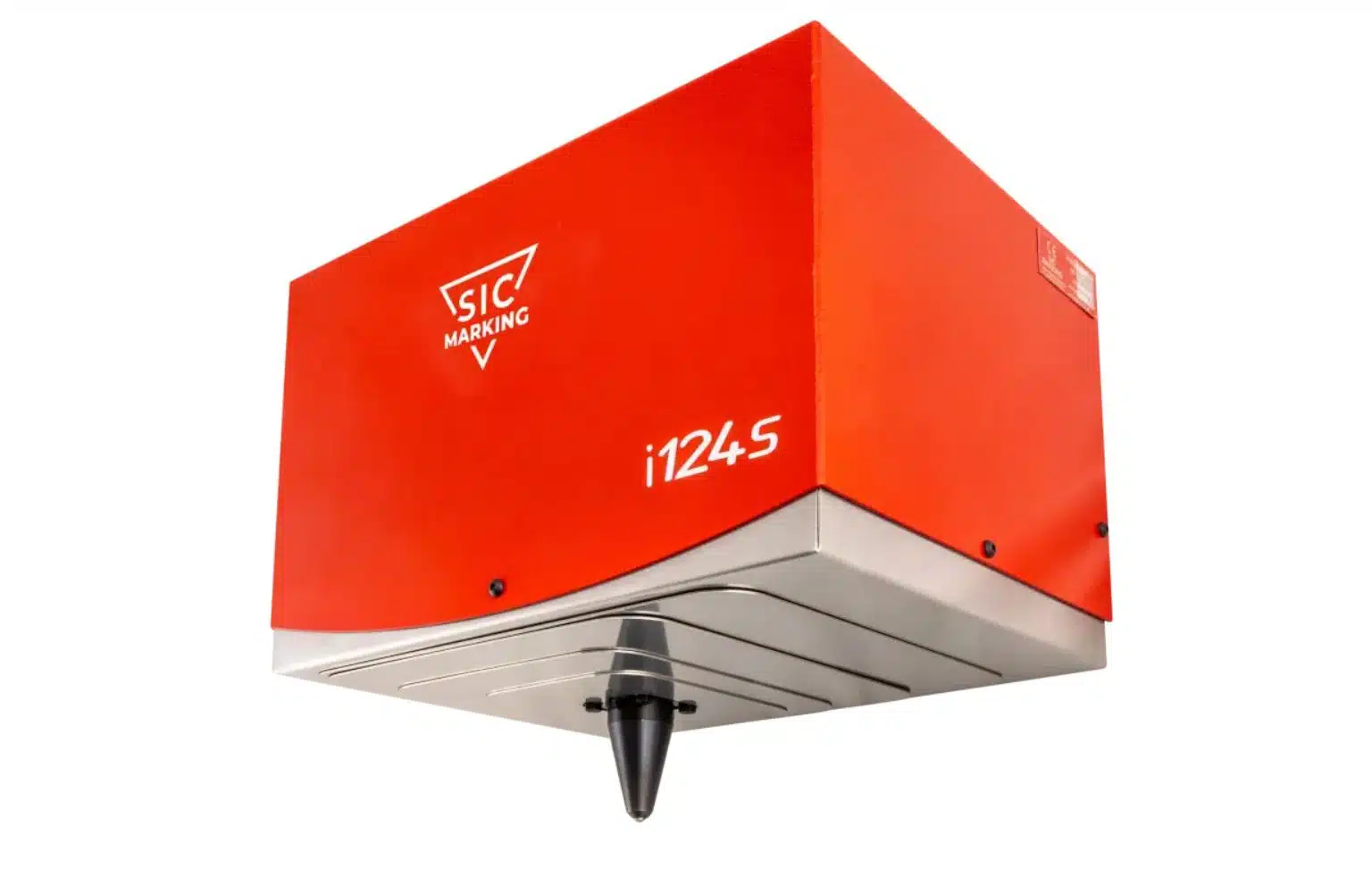

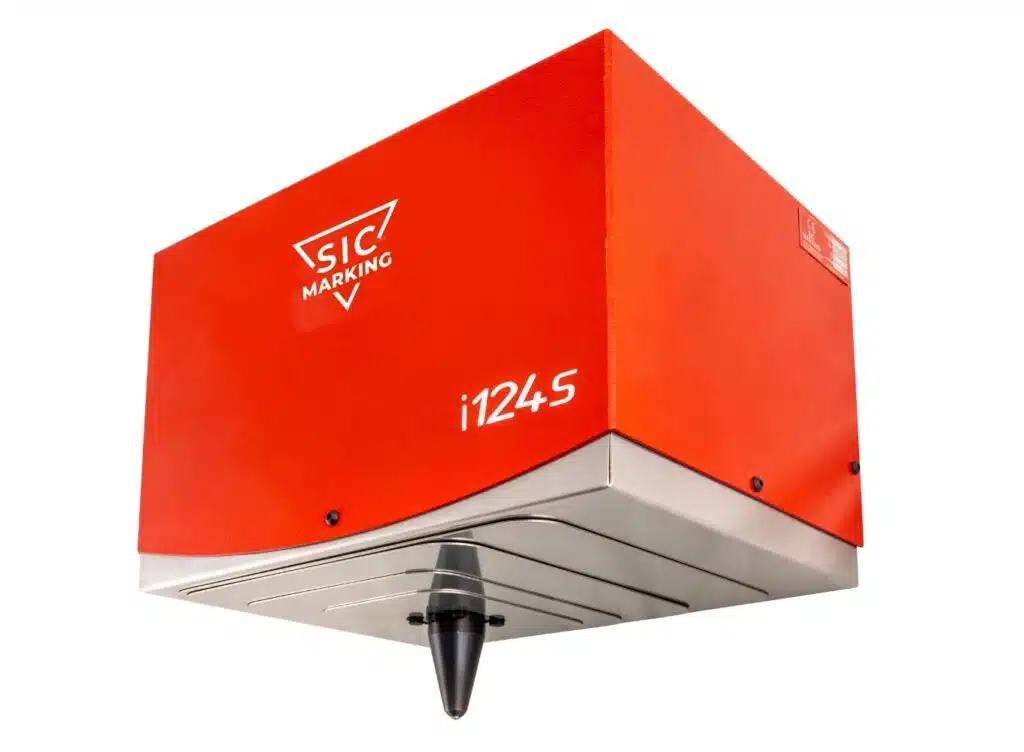

La I 124S es una máquina de marcado, fácil de integrar en una línea de producción.
Se distingue de la I 63S por su gran ventana de marcado (120 mm x 60 mm).

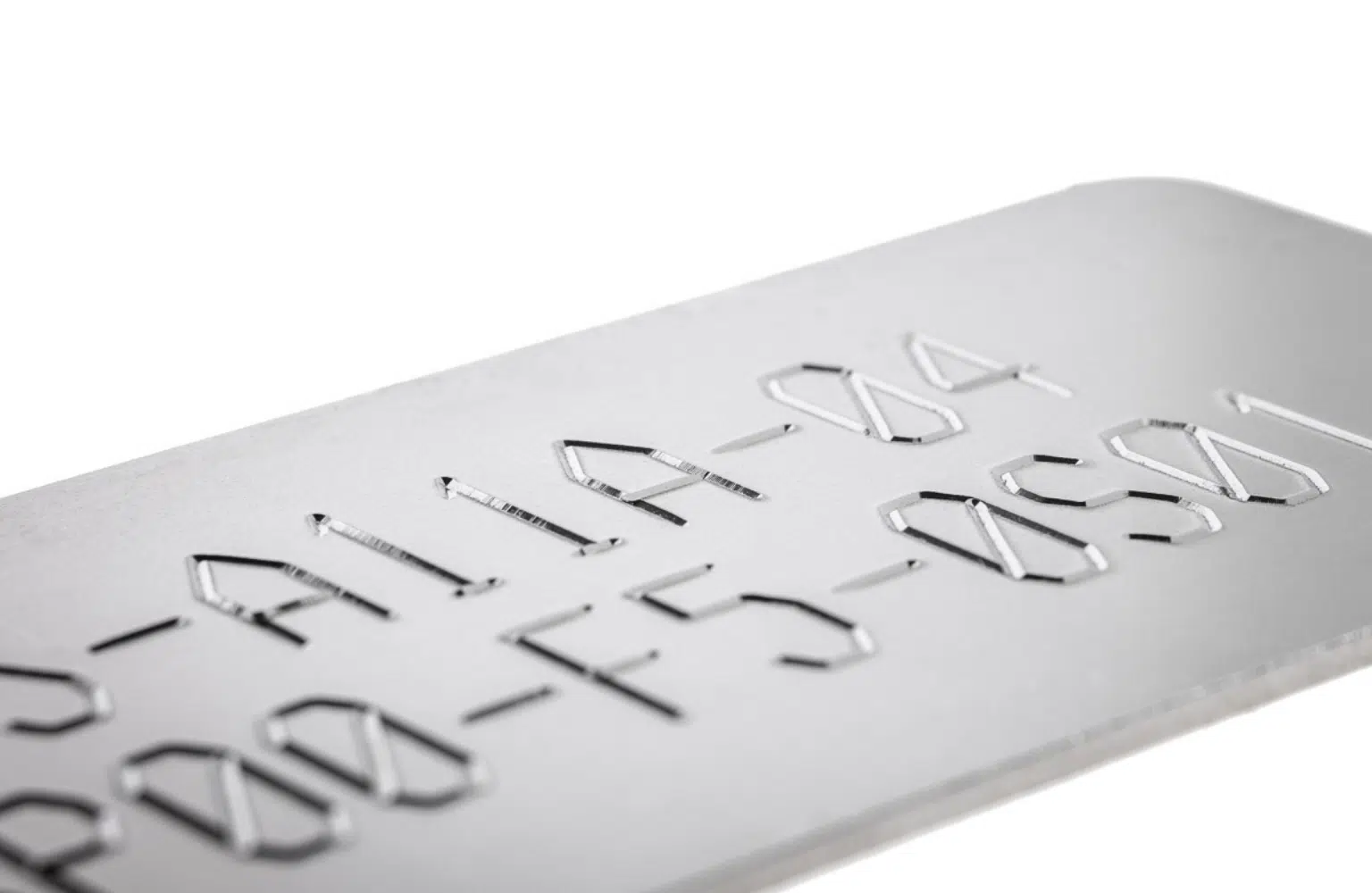

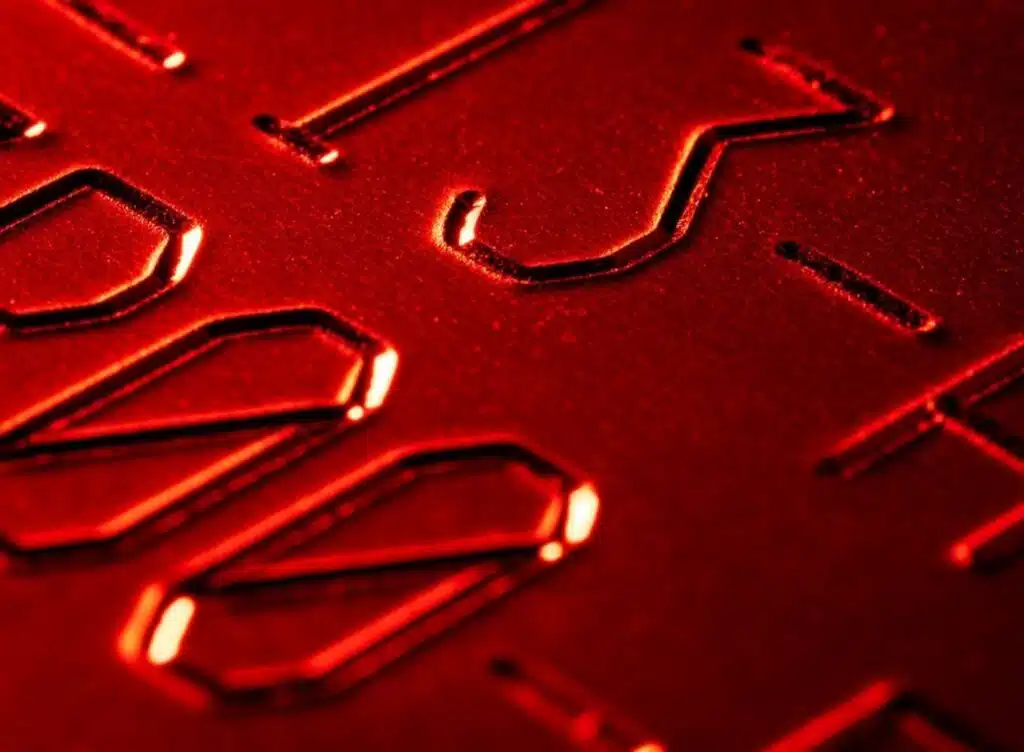

El rayado es una tecnología de marcado más silenciosa que la Micropercusión.

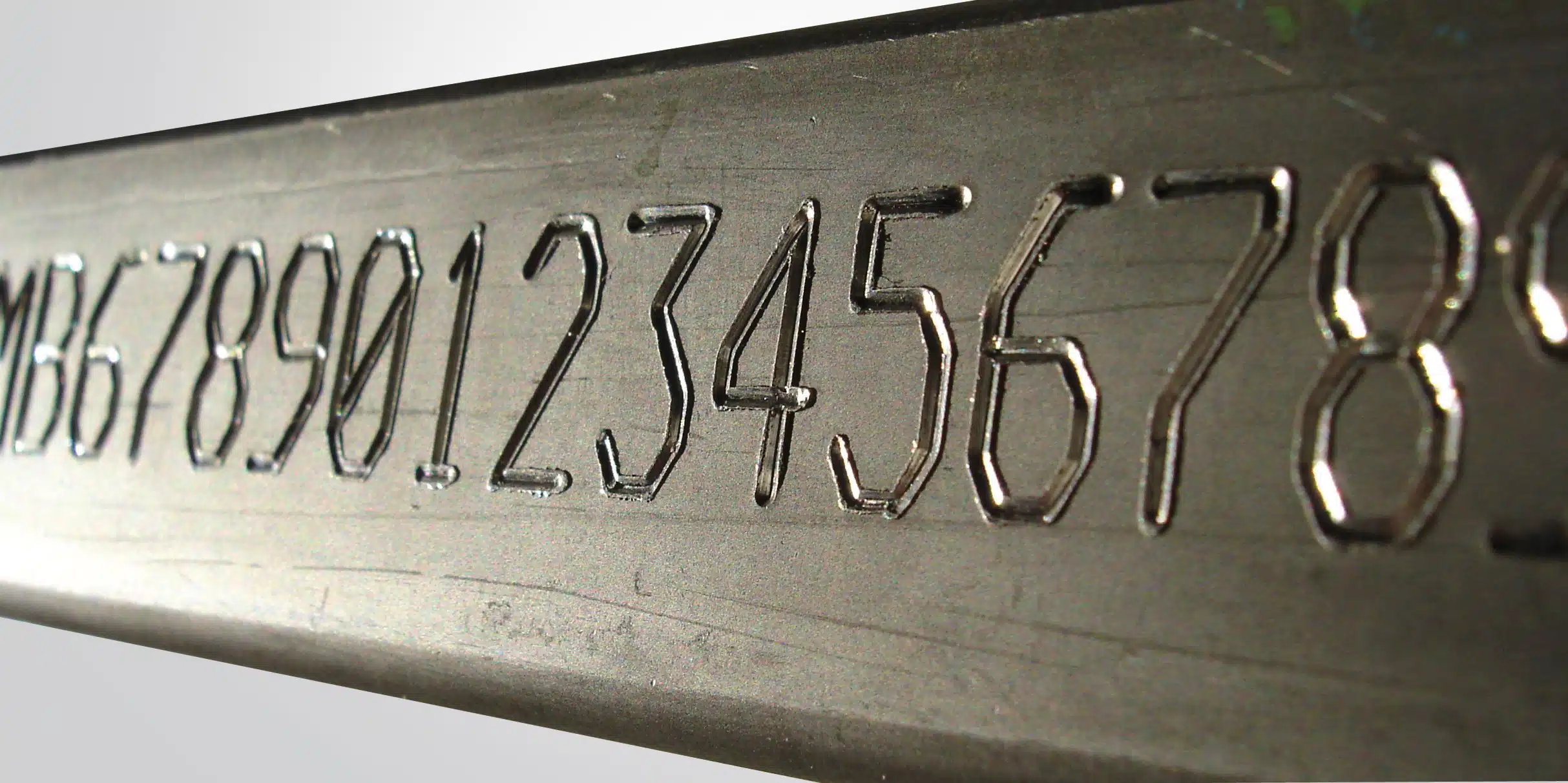

El E10R I 124S es potente y, por ende, ideal para el rayado profundo en todo tipo de materiales.

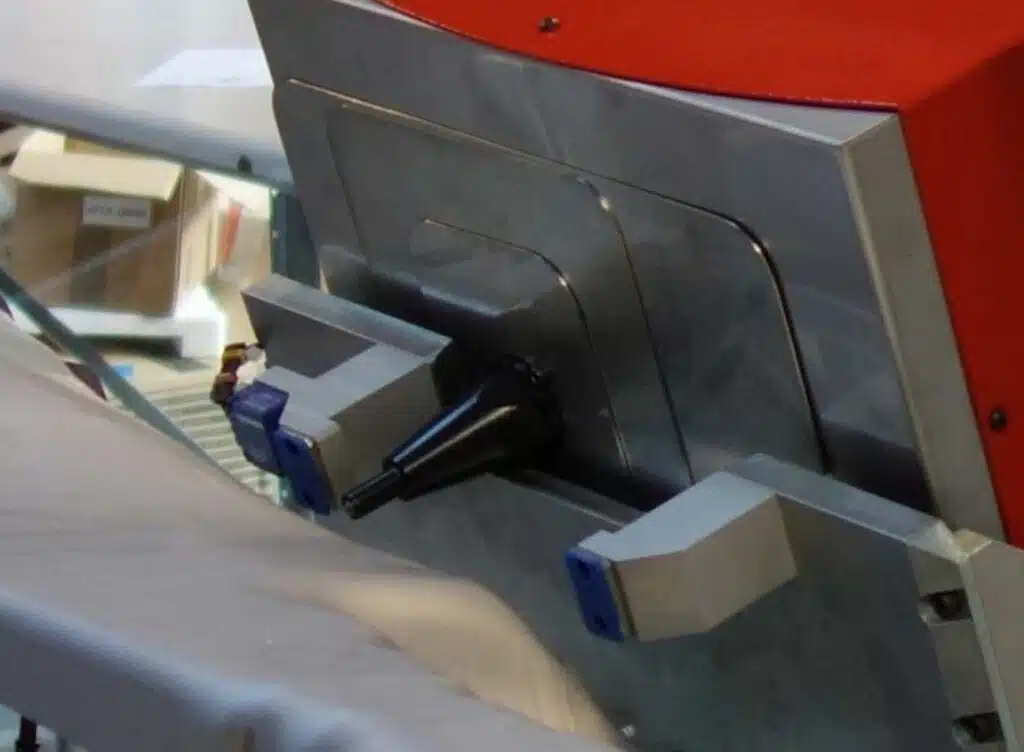

La mecánica robusta de la I 124s está protegida de las proyecciones mediante un fuelle de acero inoxidable y una carcasa integral: de modo que la máquina se puede integrar a entornos difíciles y trabajar a alto ritmo.

Potente y completo, el E10 se puede equipar con tarjetas opcionales complementarias como las tarjetas de comunicación Profinet, Profibus, Ethernet IP o tarjetas de control de ejes (traslación o rotación)

Su variante, el E10 R, es ideal para la gama integrable porque ocupa poco espacio y su fijación vertical permite instalarla en un gabinete eléctrico estándar.



Su uso es muy sencillo gracias a su gran facilidad de integración y programación; su costo de uso es bajo porque no requiere mantenimiento ni consumibles.

Características mecánicas

Ventana de marcado

120 x 60 mm

Peso

18 kg

Dimensiones

230 x 300 x 357,5 mm

Punzón

Carburo o punta de diamante 60 mm

Cable para robot

5 m (opcional 10 o 15 m)

Presión máxima de trabajo

6 bar

Carrera máxima del punzón

2 mm

Características electrónicas

Dimensiones

112 x 380 x 222 mm o 140 x 380 x 222 mm con Kit riel DIN (opcional)

Peso

5 kg

Pantalla LCD

95 x 54 mm

Teclado

Qwerty con membrana estanca

Potencia

300W

Alimentación

Monofásica, 85 a 260 VCA, 50-60 Hz

Número de ejes controlados

2 (3.er y 4.º eje opcionales)

Software de control

Archivos de marcado

Más de 2000

Memoria

7110 kB

Caracteres alfanuméricos

Número de serie, fecha y hora

Logotipos

Creación desde el software para PC

Fuentes

Arial, Courier, OCR y OCRA

Estilo

Angular, Radial, Invertido y Espejo

Velocidad

Hasta 5 caracteres por segundo

Tamaño de carácter

De 0,1 a 99 mm

Fuerza del impacto

9 niveles

Profundidad

Hasta 0,5 mm

Resolución de los puntos

0,05 mm

Carrera máxima del punzón

Hasta 8 mm

Gestión de los equipos

10 máximo

Protección con contraseña

3 niveles de seguridad

Función historial

Protegido con contraseña

Ayuda de mantenimiento

Componente Autodiagnóstico

Idiomas disponibles

17

COMUNICACIÓN
Puertos

RS232, RS422, 2 USB, RS485, Profibus y Ethernet opcional

Entradas/Salidas

16

Entrada teclado externo

USB

Salida externa

5 V-0,5 A y 24 V-0,5 A

Logotipos

Software de creación y transferencia

Copia de seguridad de archivo en PC

Software para PC o memoria USB

Enlace base de datos

Opción

Opciones

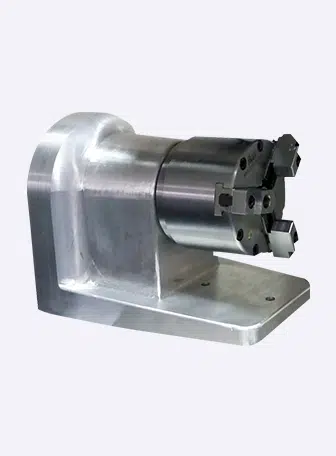

EJE D GRAN CAPACIDAD PARA GAMA E10

BASE DE COLUMNA REFORZADA PARA MÁQUINA DE RAYADO Y PERCUSIÓN PROFUNDA

CONTROLADOR E10 R
