Máquina de marcado

C 153 ZA

Precisa y rápida
Eje Z motorizado con freno integrado
Diversos niveles de marcado

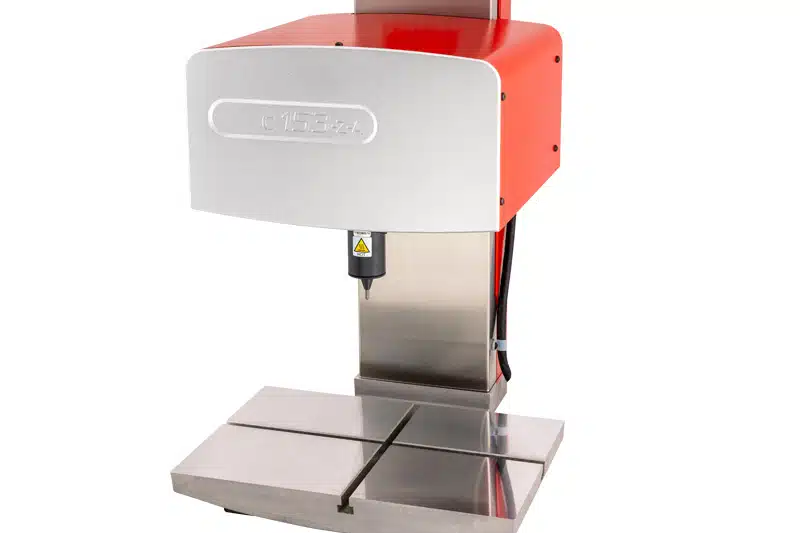

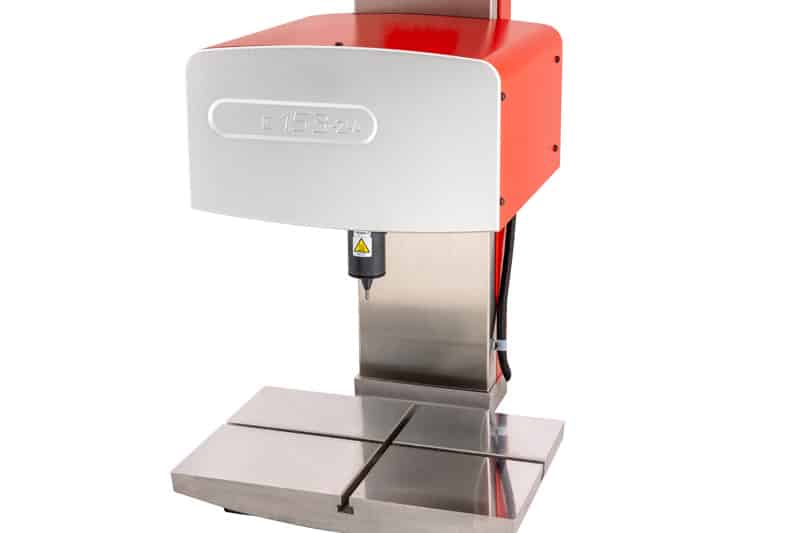

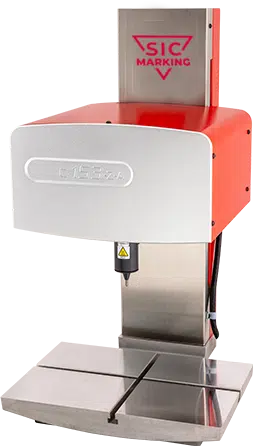

Macchina di Marcatura C153 Za con Asse Z
Descripción

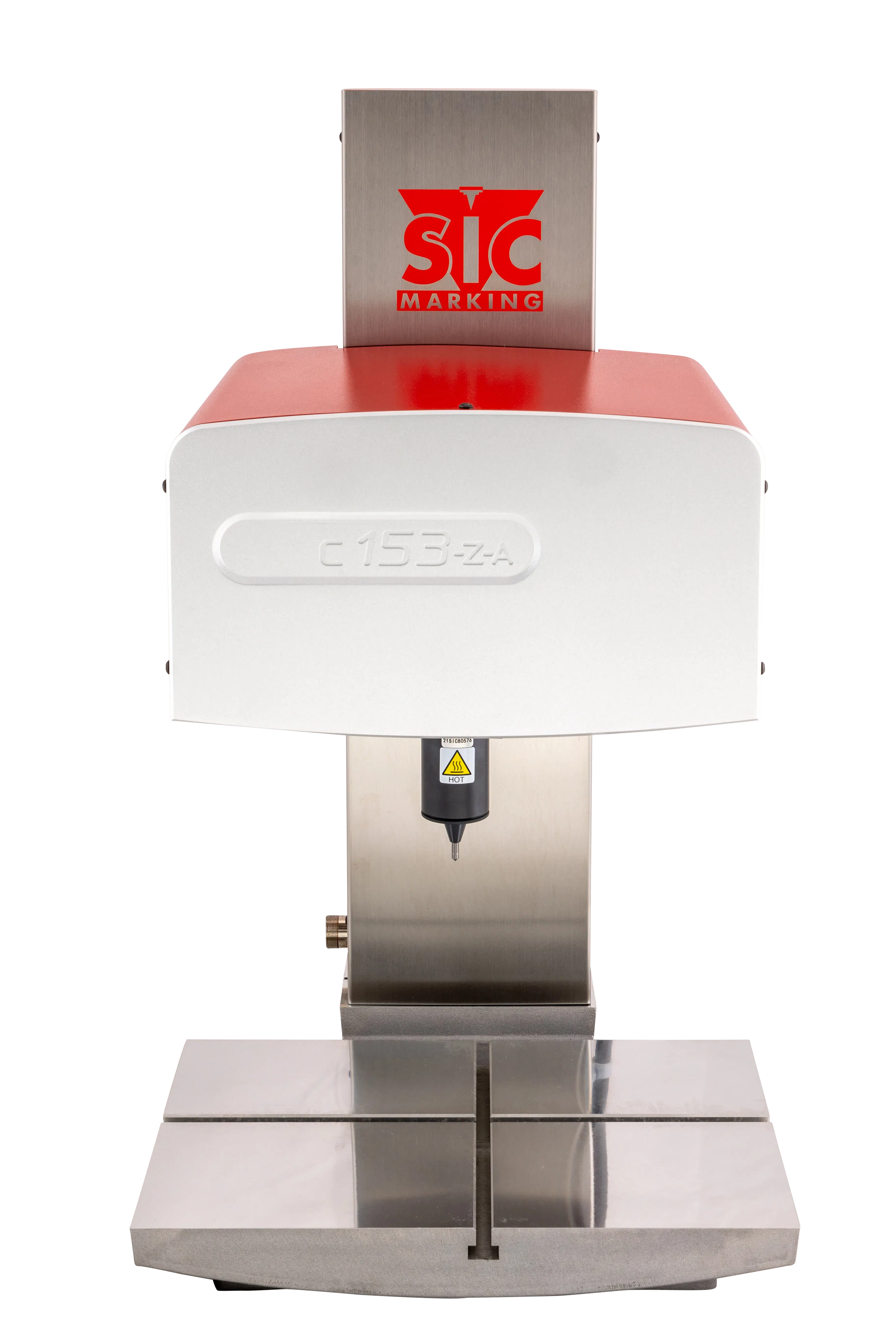

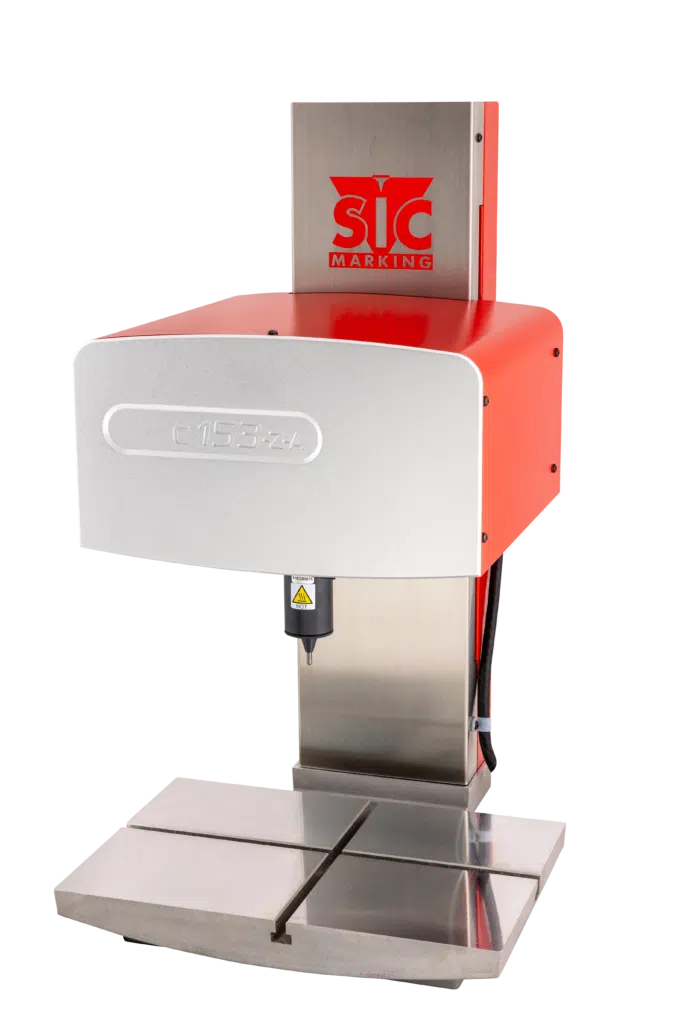

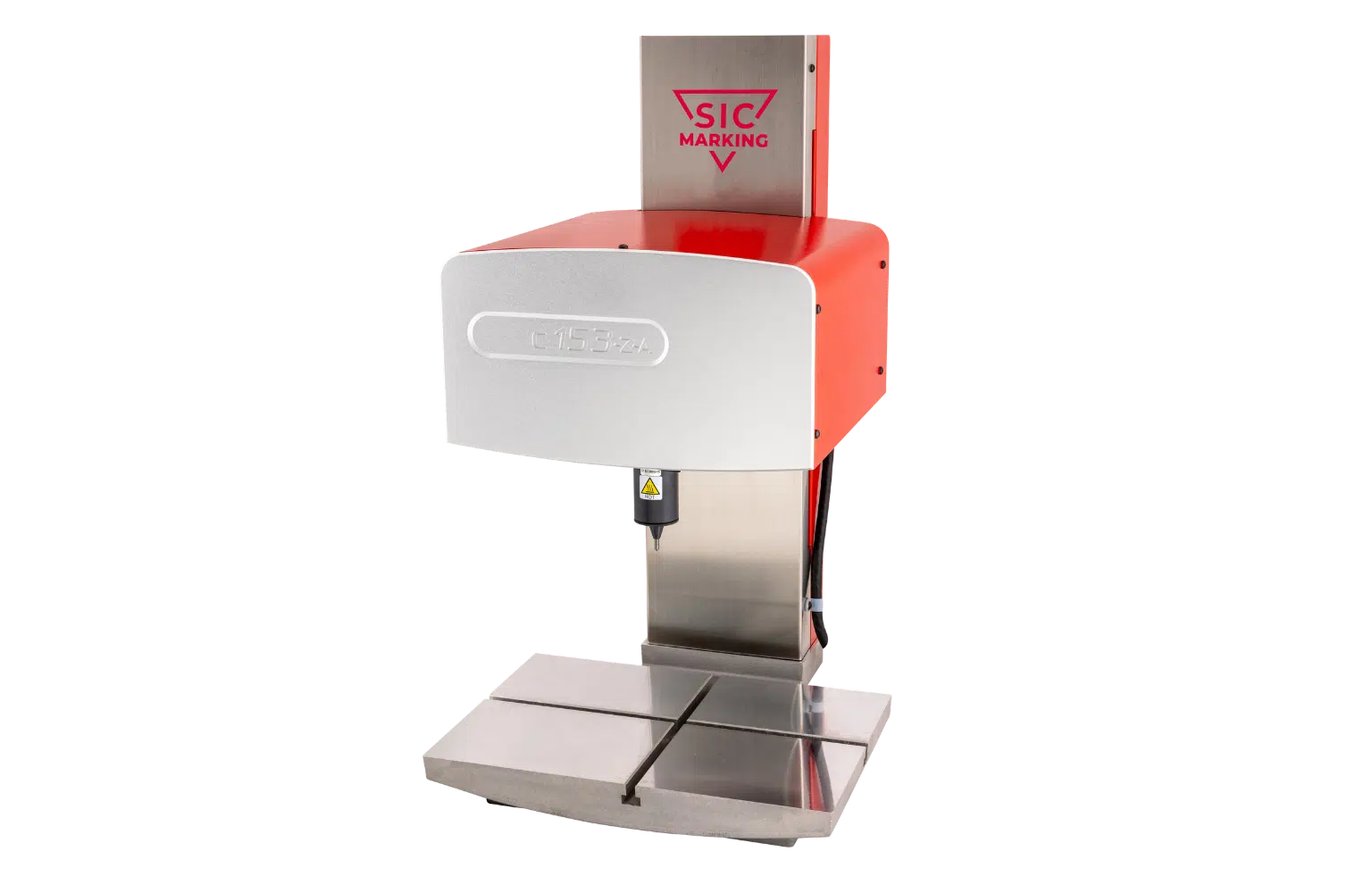

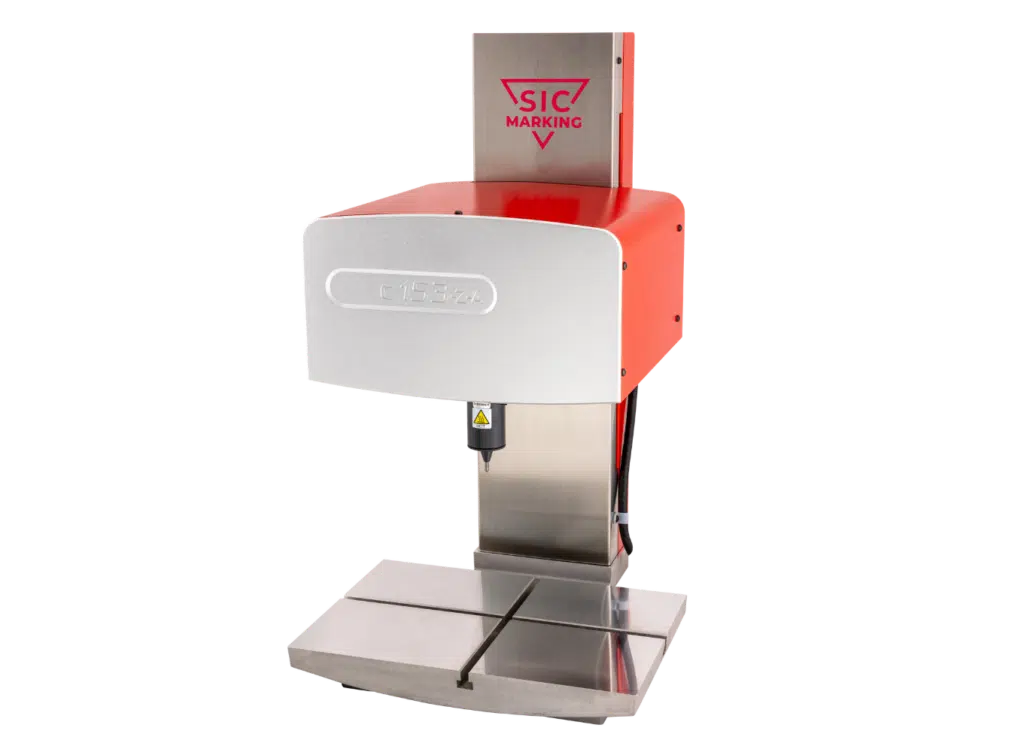

La C153 ZA es una MÁQUINA DE MARCADO POR MICROPERCUSIÓN EN COLUMNA, es decir, se desliza sobre un eje vertical para ajustar la posición del cabezal de marcado.
Se adapta especialmente al marcado de piezas pequeñas o medianas, que se colocan directamente debajo del cabezal de marcado.



La C153 ZA es una máquina rápida diseñada para un uso intensivo.

Esta máquina es especialmente robusta gracias a su base de fundición de aluminio y a su columna reforzada.


Cuenta con una VENTANA DE MARCADO GRANDE (160 x 100 mm), la columna C153 ZA, puede realizar marcados precisos en TODO TIPO DE MATERIALES, del plástico al acero tratado, de hasta 62 HRC.

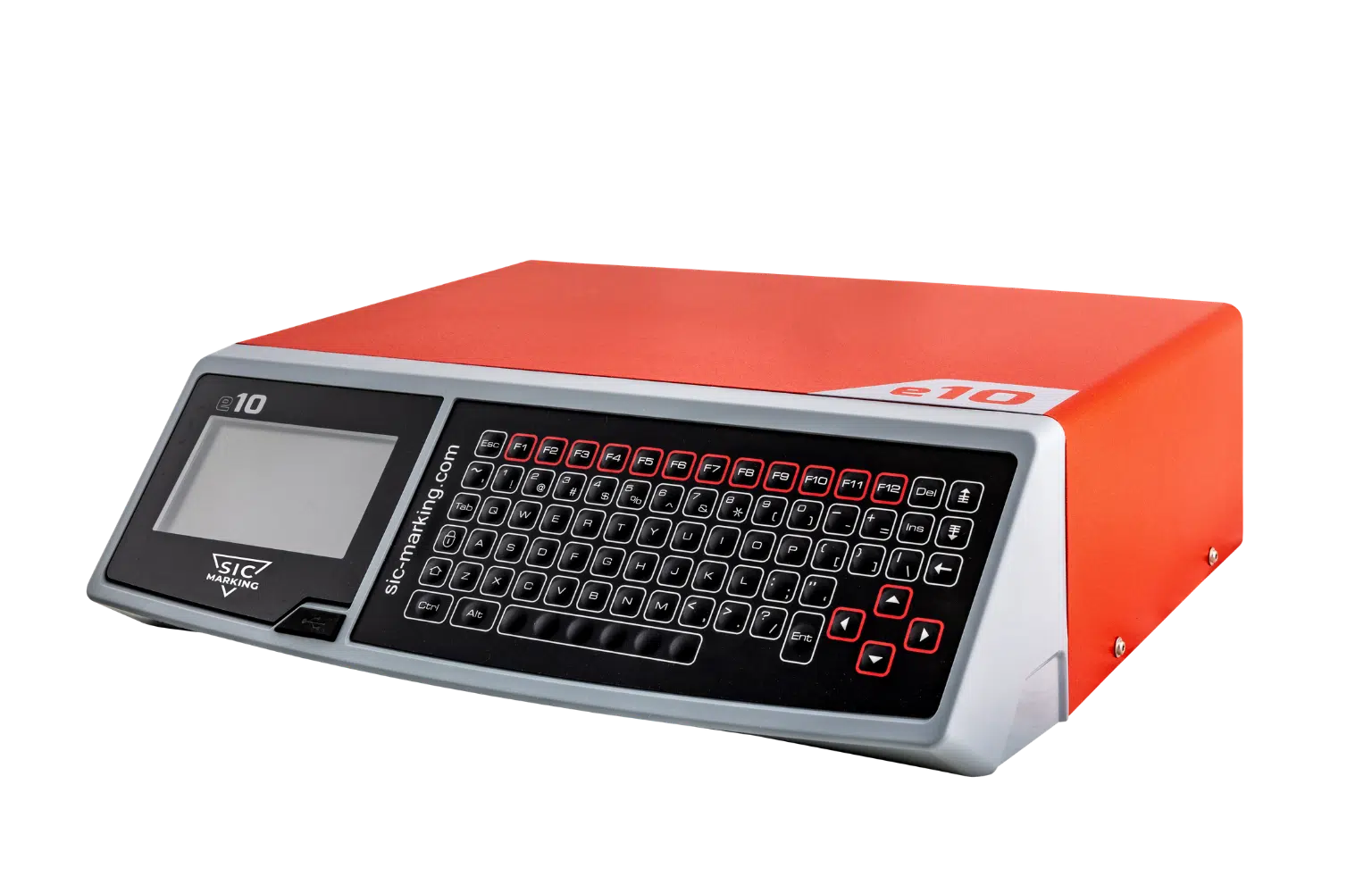

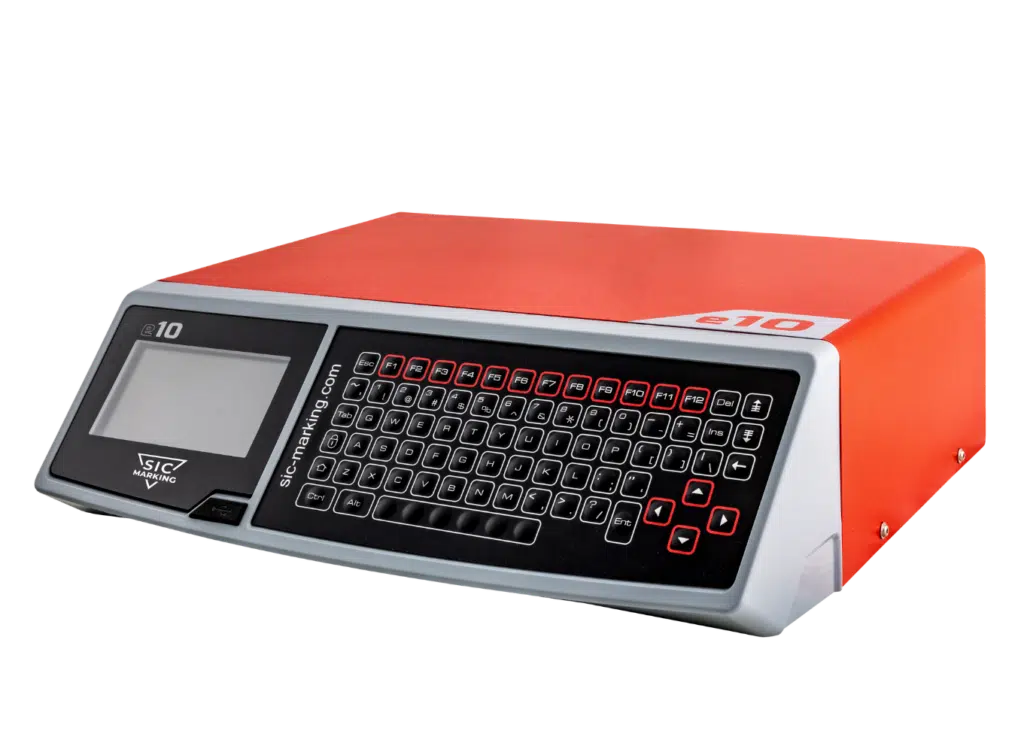

El CONTROLADOR E10, que controla a la C153 ZA, integra un teclado Qwerty recubierto por una membrana estanca, así como una pantalla color retroiluminada que brinda al usuario una interface simple e intuitiva.

Los archivos de marcado pueden cargarse/descargarse desde una PC al controlador a través de una memoria USB.

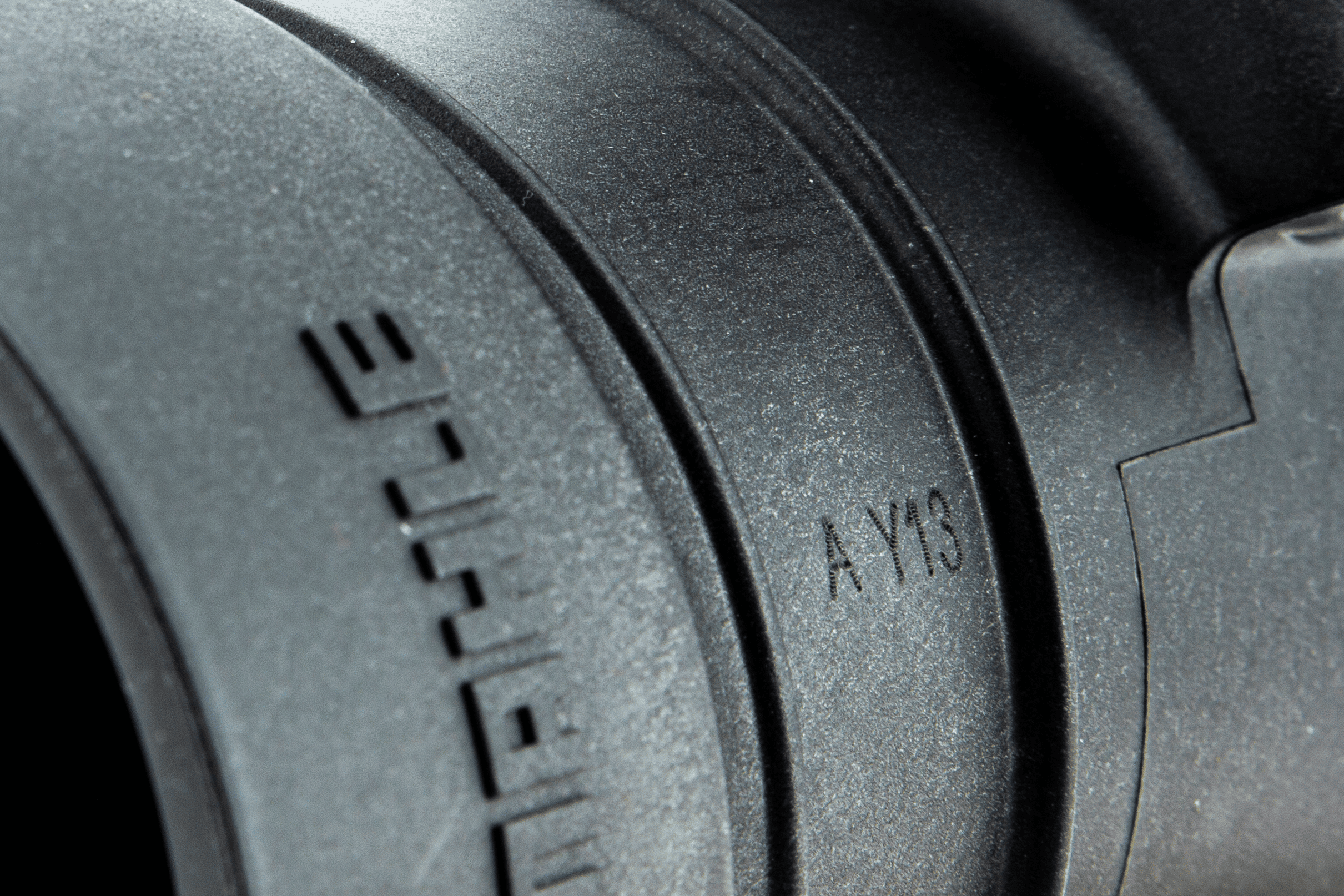

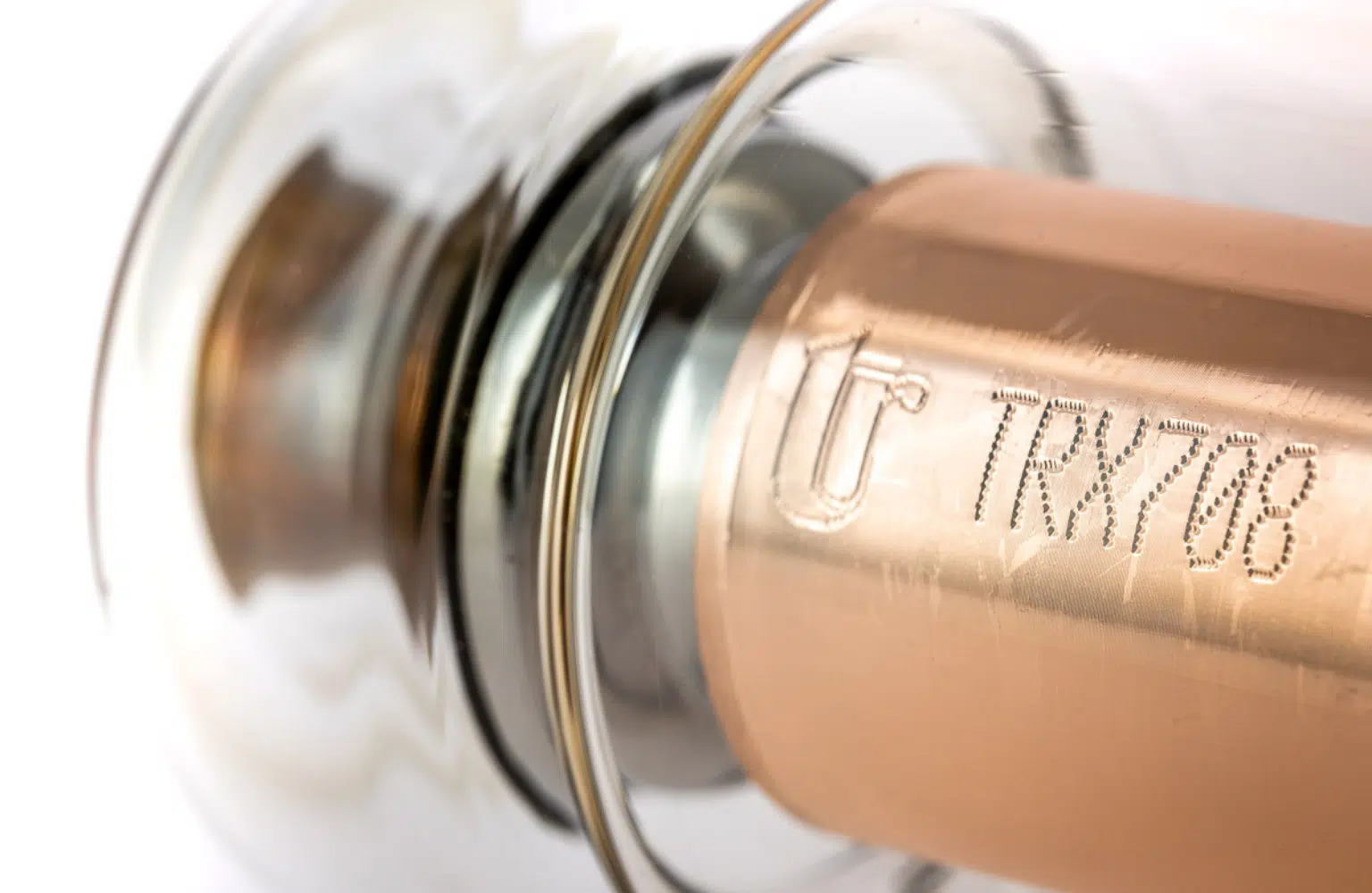

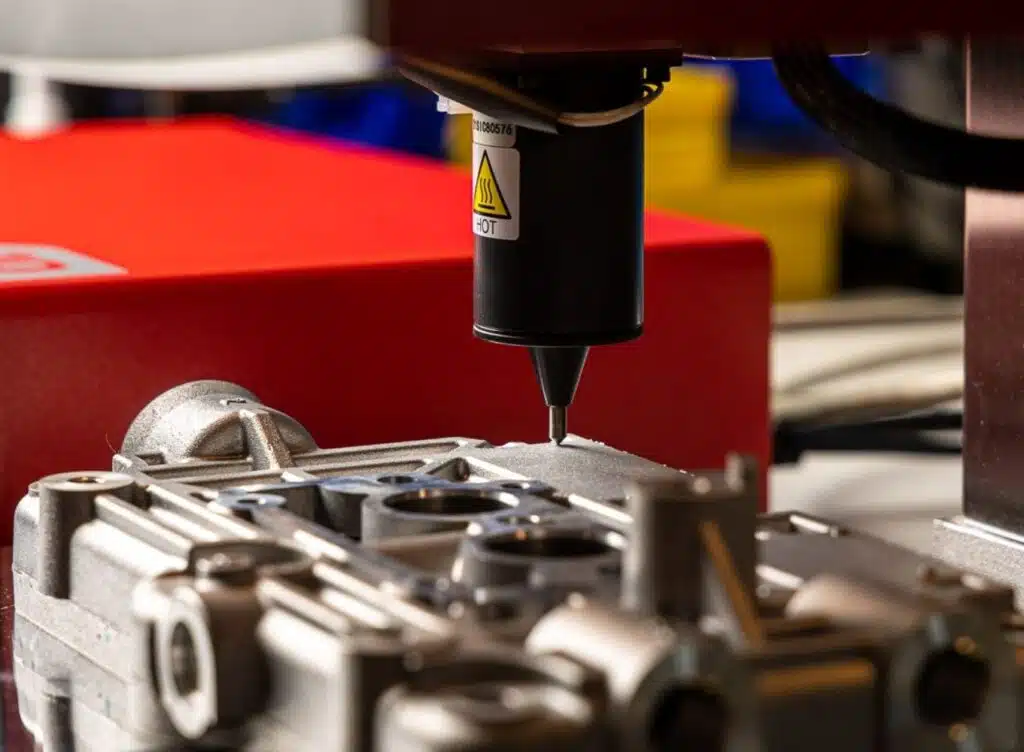

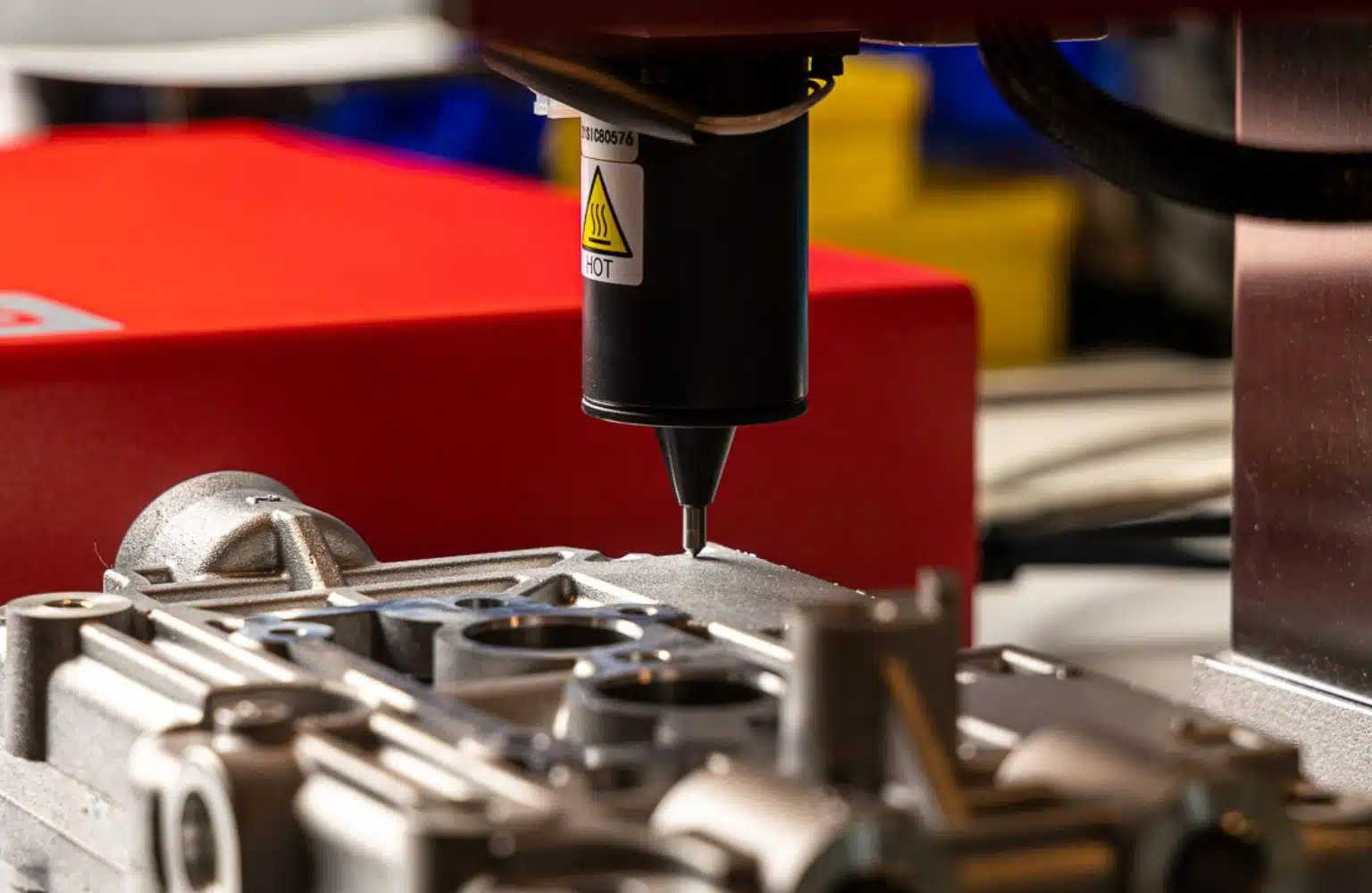

Gracias al punzón de carburo de tungsteno, que deforma el material aplicando una sucesión de impactos sobre la superficie a marcar, la C153 ZA también puede grabar texto alfanumérico, logos, códigos 2D Datamatrix o códigos QR.



La tecnología de micropercusión por control electromagnético permite marcar PIEZAS DE DIVERSAS FORMAS Y CONDICIONES DE SUPERFICIE: planas, cóncavas, convexas, circulares, en bruto o maquinadas.



Solo requiere una alimentación eléctrica.

Zoom

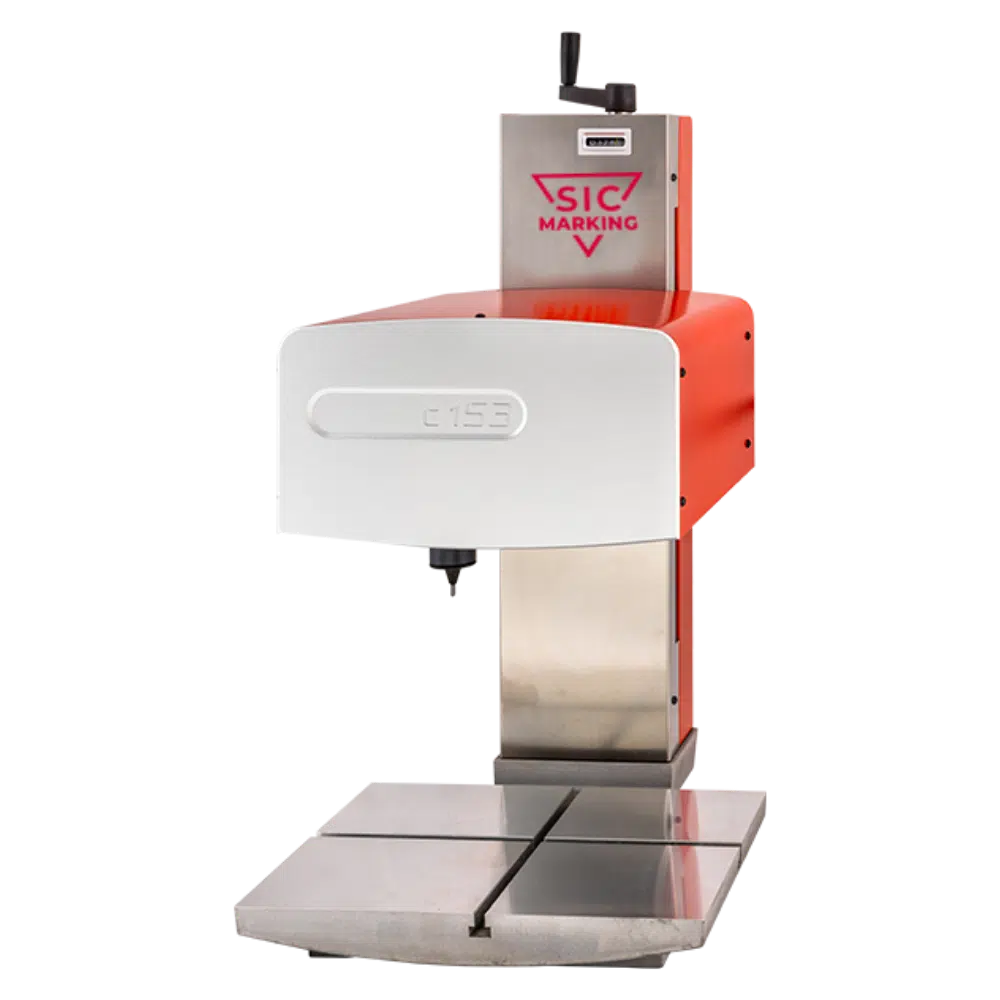

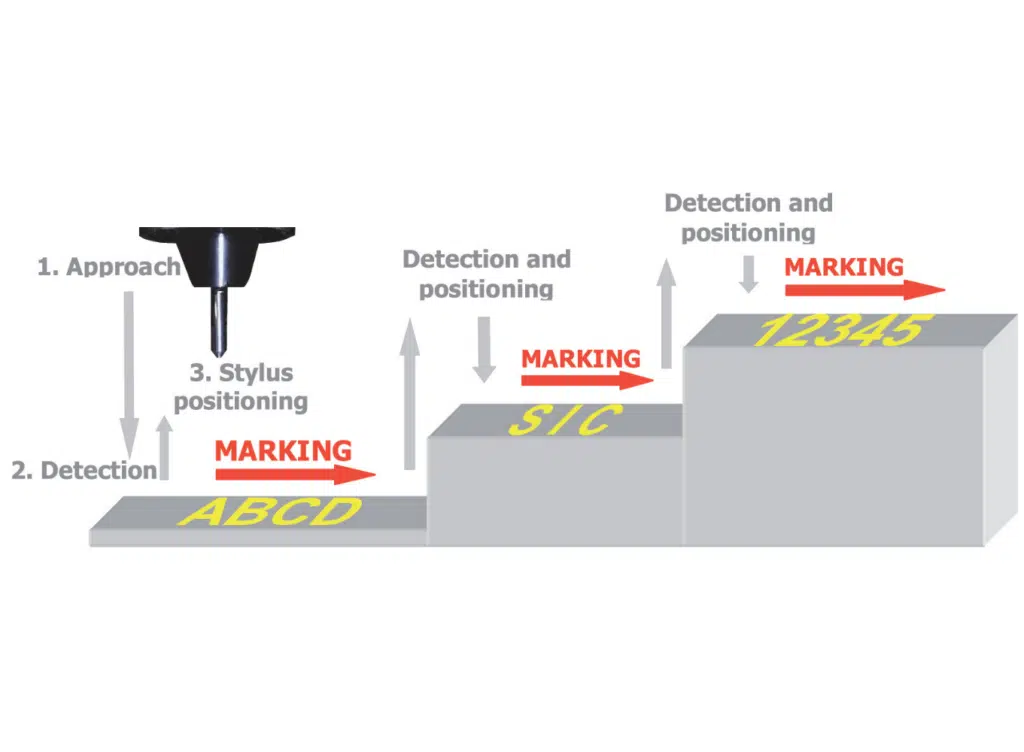

A diferencia de la C153, este modelo tiene la particularidad de estar equipado con un EJE VERTICAL MOTORIZADO CON FRENO INTEGRADO y con un sistema de AUTOSENSING que le permite ajustar automáticamente la posición del punzón en función de la altura real de la pieza en cada inicio de ciclo.



“El eje Z digital” también permite marcar una pieza en varios niveles.

Características mecánicas

Ventana de marcado

160 x 100 mm

Peso

30 kg

Dimensiones

385 x 350 x 636 mm

Punzón

Carburo 60 mm

Carrera de la columna

250 mm

Velocidad eje Z

30 mm/s

Características electrónicas

Dimensiones

322 x 380 x 112 mm

Peso

5 kg

Pantalla LCD

95 x 54 mm

Teclado

Qwerty con membrana estanca

Potencia

300 W

Alimentación

Monofásica, 85 a 260 VCA, 50-60 Hz

Número de ejes controlados

2 (3.er y 4.º eje opcionales)

Software de control

Archivos de marcado

Más de 2000

Memoria

7110 kB

Caracteres alfanuméricos

Número de serie, fecha y hora

Logotipos

Creación desde el software para PC

Datamatrix

Hasta 348 caracteres, 48 x 48 celdas

Fuentes

Arial, Courier, OCR y OCRA

Estilo

Angular, Radial, Invertido y Espejo

Velocidad

Hasta 5 caracteres por segundo

Tamaño de carácter

De 0,1 a 99 mm

Fuerza del impacto

9 niveles

Profundidad

Hasta 0,5 mm

Resolución de los puntos

0,05 mm

Carrera máxima del punzón

Hasta 8 mm

Gestión de los equipos

10 máximo

Protección con contraseña

3 niveles de seguridad

Función historial

Protegido con contraseña

Ayuda de mantenimiento

Componente Autodiagnóstico

Idiomas disponibles

17

COMUNICACIÓN
Puertos

RS232, RS422, 2 USB, RS485, Profibus y Ethernet opcional

Entradas/Salidas

16

Entrada teclado externo

USB

Salida externa

5 V-0,5 A y 24 V-0,5 A

Logotipos

Software de creación y transferencia

Copia de seguridad de archivo en PC

Software para PC o memoria USB

Enlace base de datos

Opción

Opciones

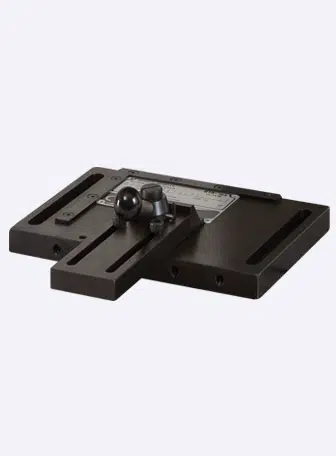

SOPORTE DE PLACA

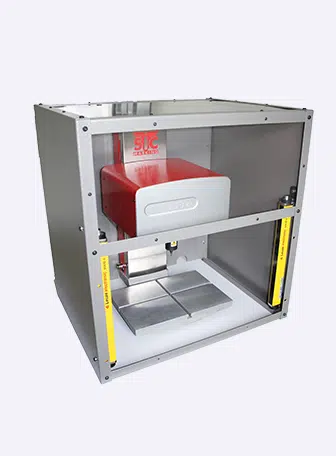

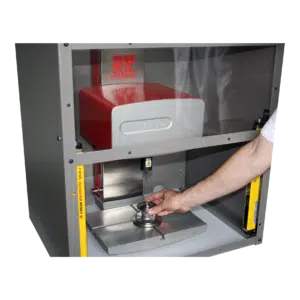

CUBIERTA DE PROTECCIÓN INFRARROJA

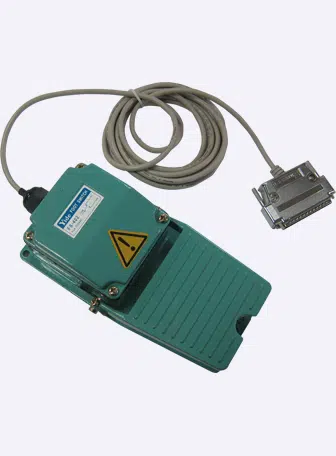

PEDAL DE CONTROL
