Caso de aplicación

Pelado de cables eléctricos mediante láser

El cliente es un renombrado fabricante de motores eléctricos.
Tiene que remover el barniz aislante de PEEK de un cable de láminas de cobre con una sección rectangular de 8×2 mm, y marcar un código QR en la zona pelada.

Contáctenos

Láser

Estándar

Automotriz

Cobre

Desafío

La velocidad de la línea era muy alta: el cable debía pelarse unos 140 mm en 72 s y el código Datamatrix marcarse en menos de 20 seg.
Dado que el cable era de sección rectangular, debía ser posible pelar los cuatro lados.

También era importante cerciorarse de que el decapado estuviera limpio, que no quedaran residuos en los bordes y que la conductividad fuera buena.

Solución

SIC MARKING

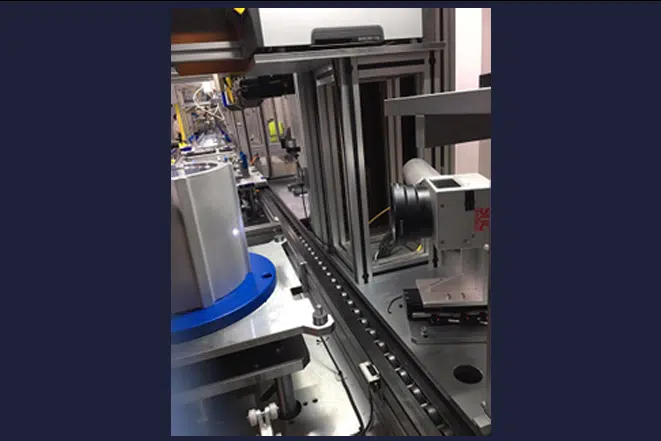

SIC MARKING suministró una estación de trabajo de pelado por láser compuesta por:

2 láseres de 100 W para pelar lados grandes de 8 mm de ancho.
2 láseres de 50 W para pelar lados pequeños de 2 mm de ancho.
Un sistema para transportar y posicionar el cable de cobre.
Un sistema de relectura de códigos 2D.

Luego de que la bobinadora desenrolla el cable de cobre una cierta distancia, se detiene en su posición, el láser pela todos los lados y marca el código 2D.

El pelado de cables por láser es una tecnología nueva y compleja que SIC MARKING domina gracias a las numerosas aplicaciones de sus clientes.
La amplia gama de láseres de que dispone SIC MARKING le permite elegir el más adecuado para cada caso, en función del material de aislamiento del cliente.

Referencia del producto

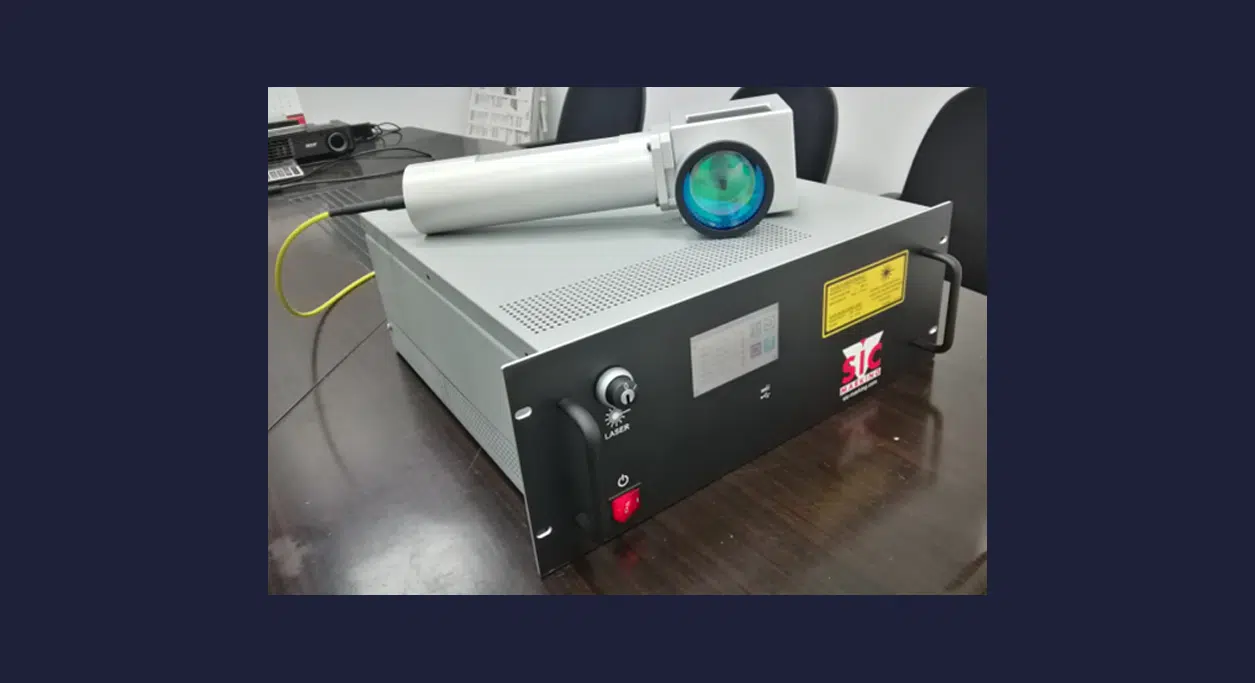

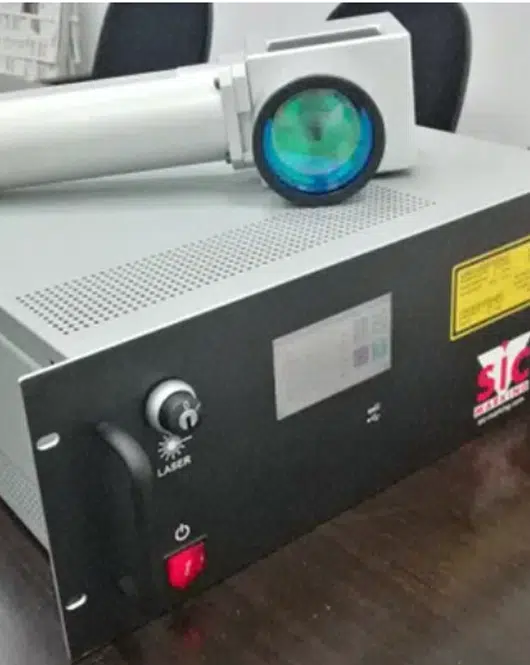

I 104 EASY

Con o sin PC
Versátil y adaptable
Integración sencilla
